Eigenbau einer Magnetic Loop Antenne

loop1

Bei senkrechter (vertikaler) Montage hat die magnetische Antenne eine Achtercharakteristik in der Horizontalebene, wodurch sich flach einfallende Störsignale ausblenden lassen. , wodurch diese Antenne bestens für Nah- und Fernverbindungen geeignet ist. Alle Erhebungswinkel werden erfasst und man erreicht dadurch (unabhängig von der Höhe der reflektierenden Ionos-phärenschichten) alle Punkte der Erde. In diesem Anwendungsfall sihe ( Bild_Oben ) zeigt die AMA eine Vertikal-polarisation bei vertikaler Montage kann die Antenne erdnah betrieben werden.

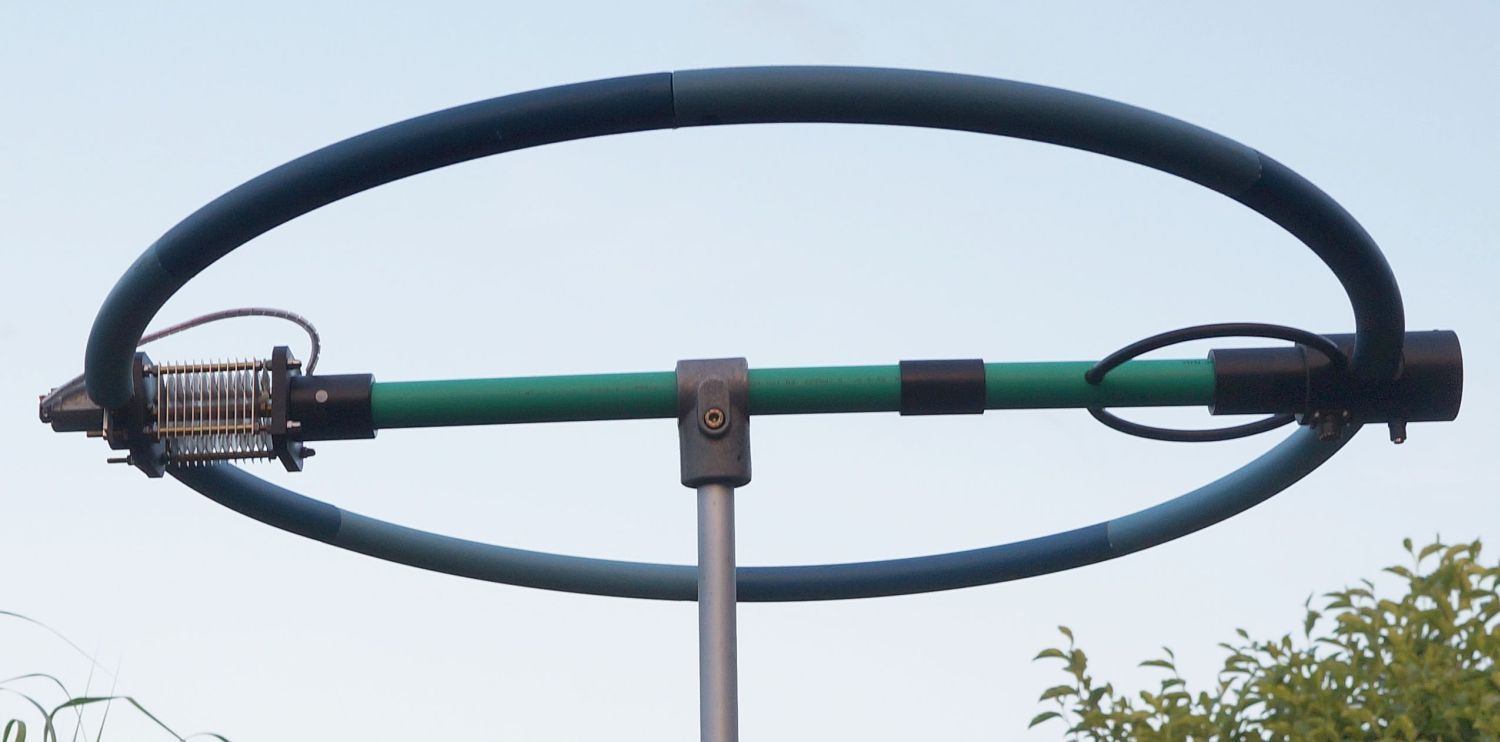

Bei waagerechter (horizontaler) Montage hat die magnetische Antenne eine Rundumstrahlung in der Horizontalebene. Senkrecht nach oben und unten zeigt diemagnetische Antenne in diesem Fall ihre Minima. Der Abstrahlwinkel in der Vertikalebene ist von derAufbauhöhe der Antenne über Grund abhängig. Bei einer Aufbauhöhe von 1 Lambda beträgt dieser
ca. 14°, bei Lambda/2 sind es ca. 25°. Durch die stark verminderte Steilstrahlung ist diese Aufbauvariante eine ausgezeichnete DX- Antenne. In diesem Anwendungsfall zeigt sie
Horizontalpolarisation.


Lop2

Bei senkrechter (vertikaler) Montage hat die magnetische Antenne eine Achtercharakteristik in der Horizontalebene, wodurch sich flach einfallende Störsignale

ausblenden lassen.  Wo durch diese Antenne bestens geeignet ist für Nah- und Fernverbindungen. ( Bild oben und unten )
Alle Erhebungswinkel werden erfasst und man erreicht dadurch (unabhängig von der Höhe der reflektierenden Ionos-phärenschichten) alle Punkte der Erde. In diesem Anwendungsfall zeigt die AMA eine Vertikal-polarisation. Bei vertikaler Montage kann die Antenne erdnah betrieben werden.


Loop3

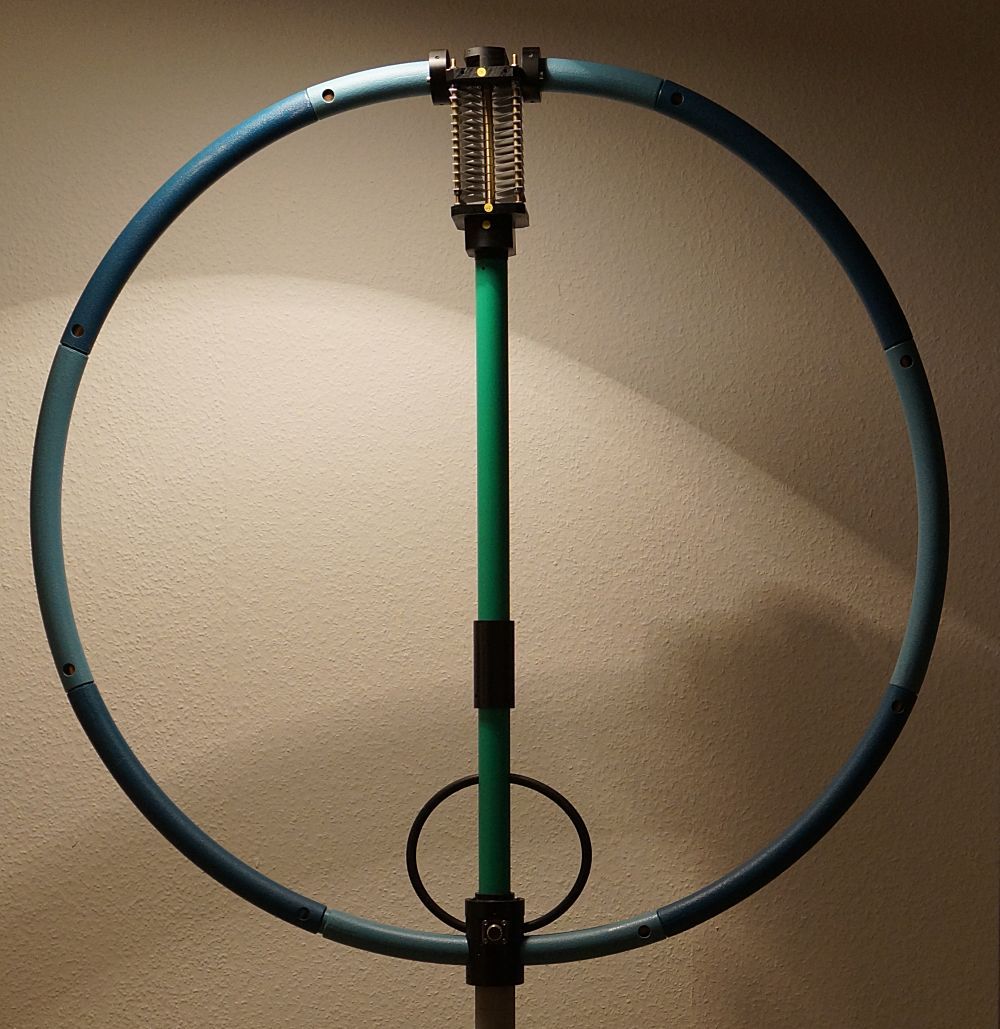

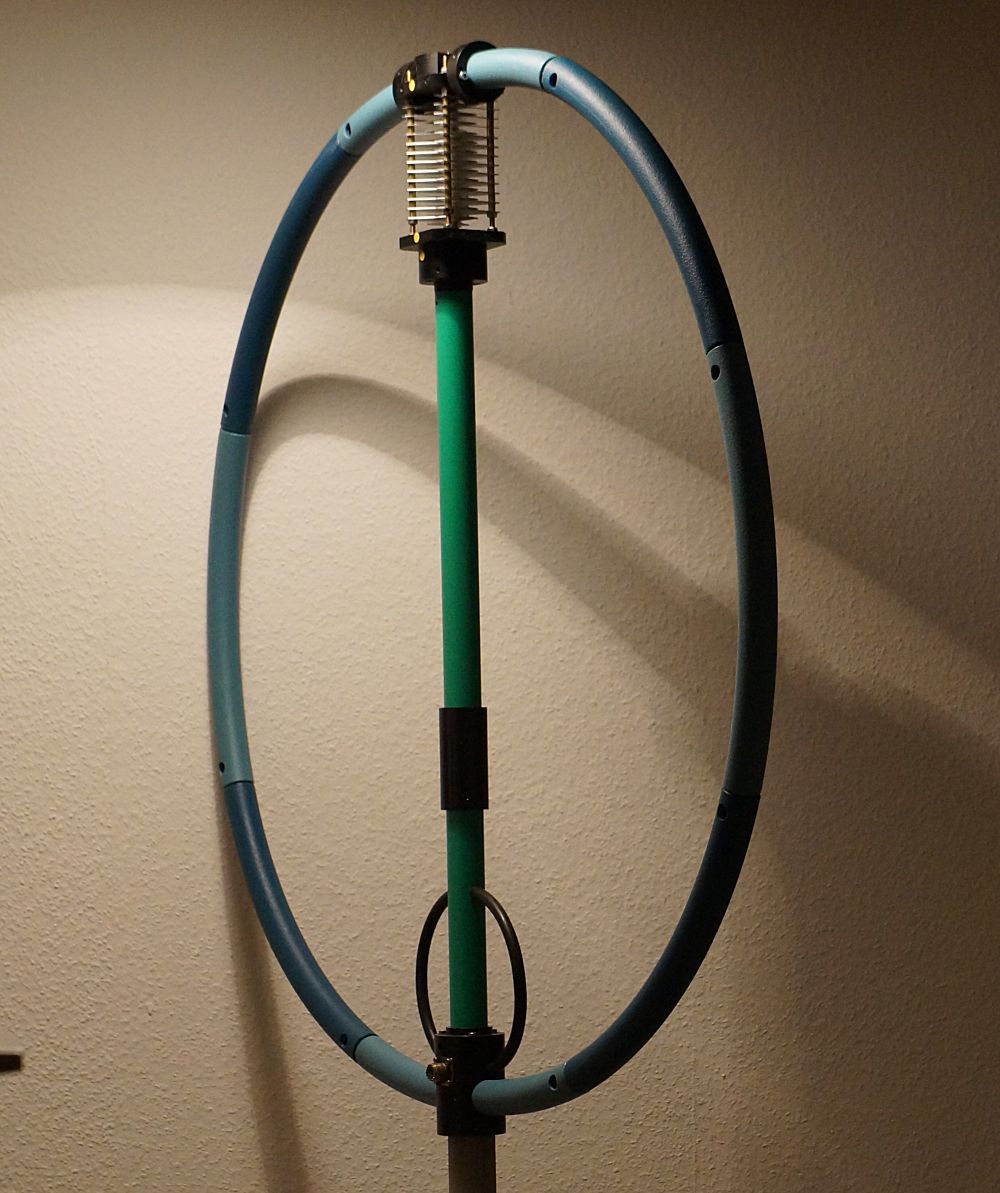

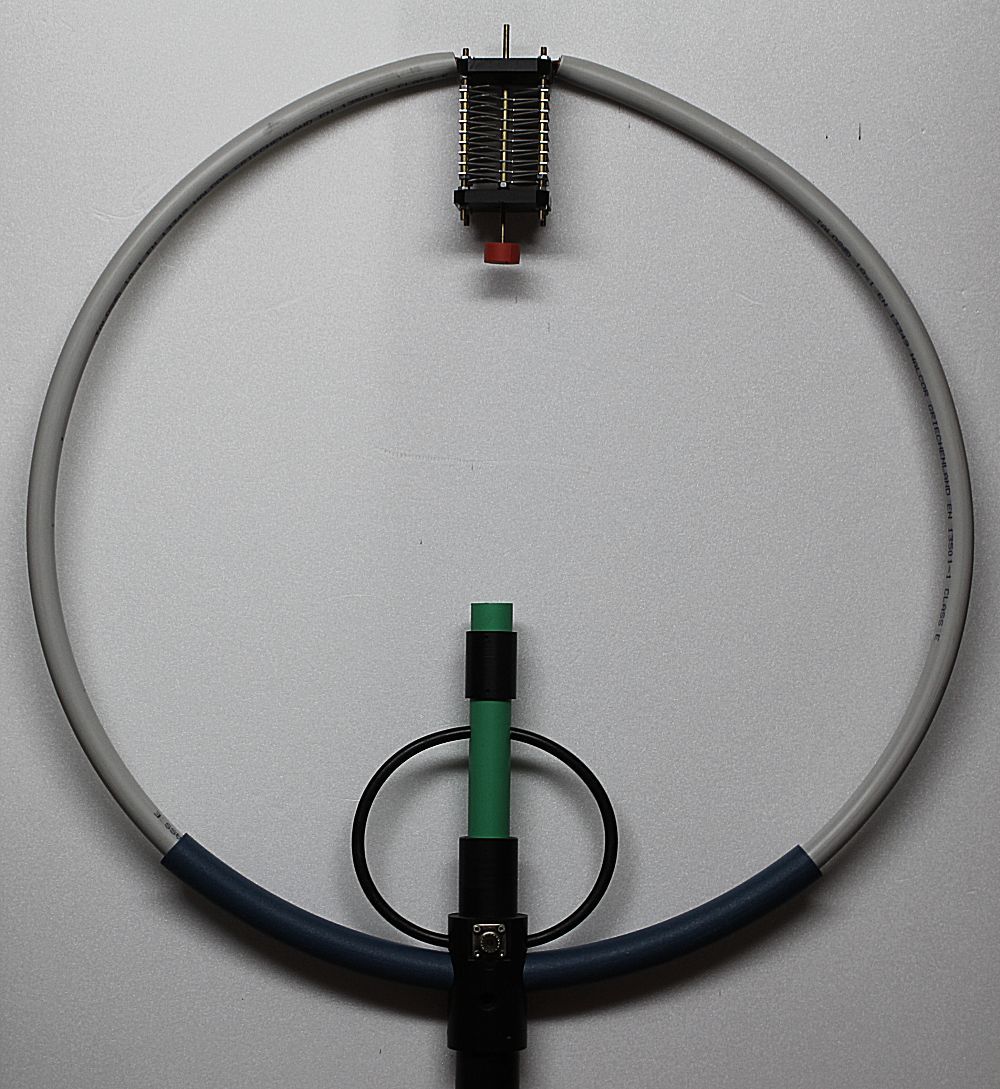

Fitnessreifen von Tchibo Durchmesser 90,5 cm - innen Kupferrohr 18mm Durchmesser


Loop4

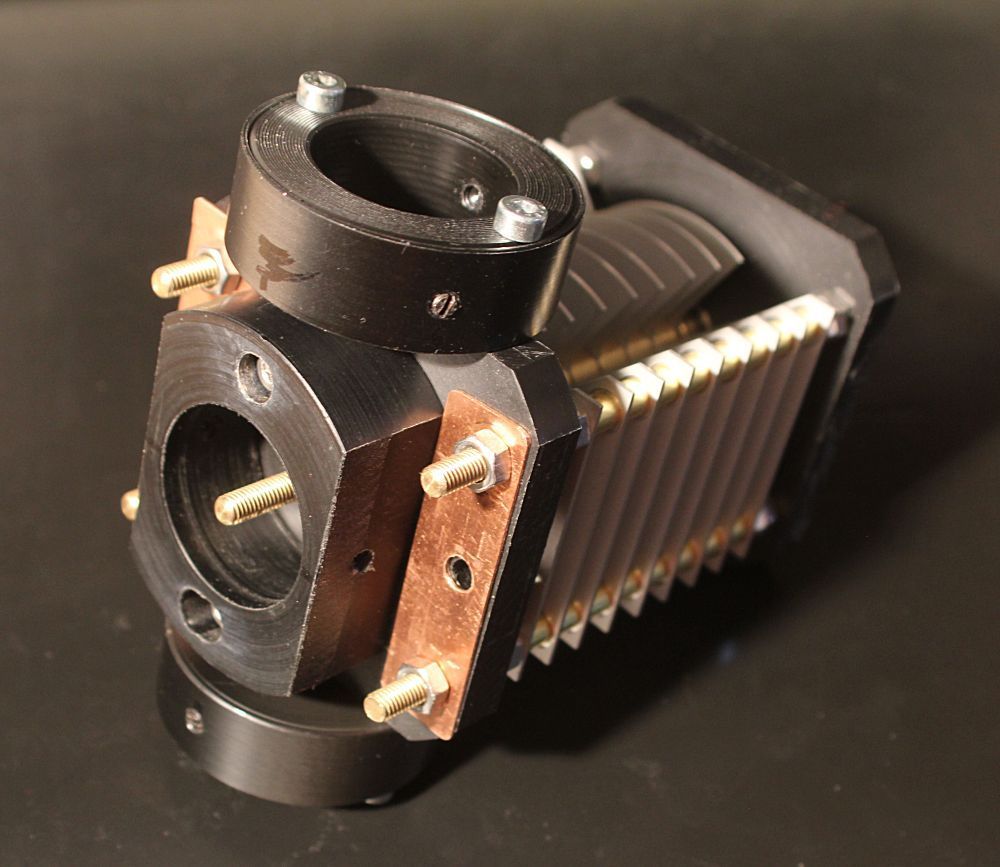

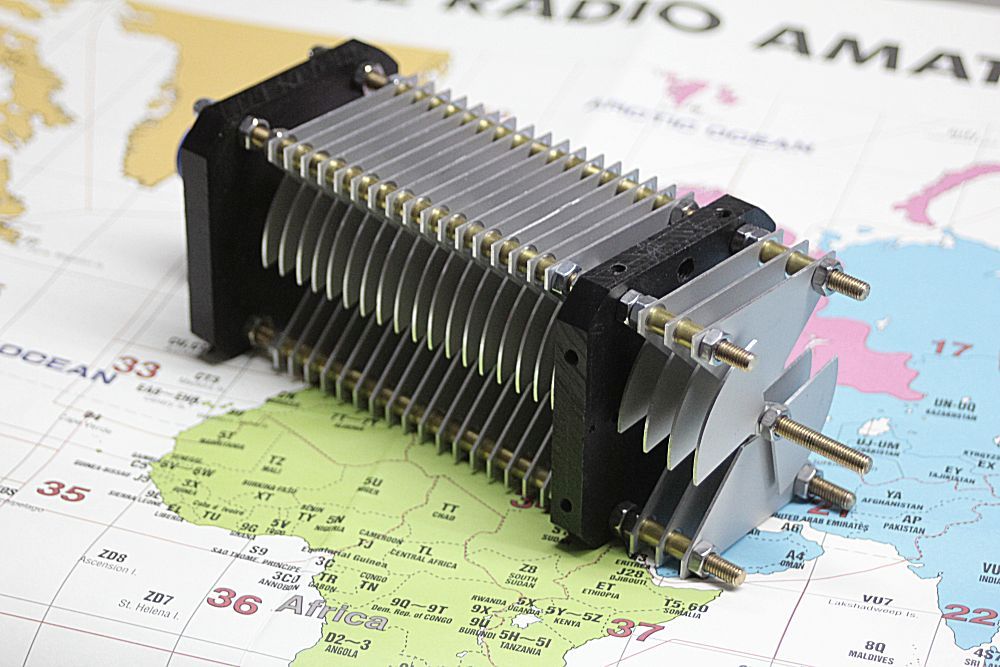

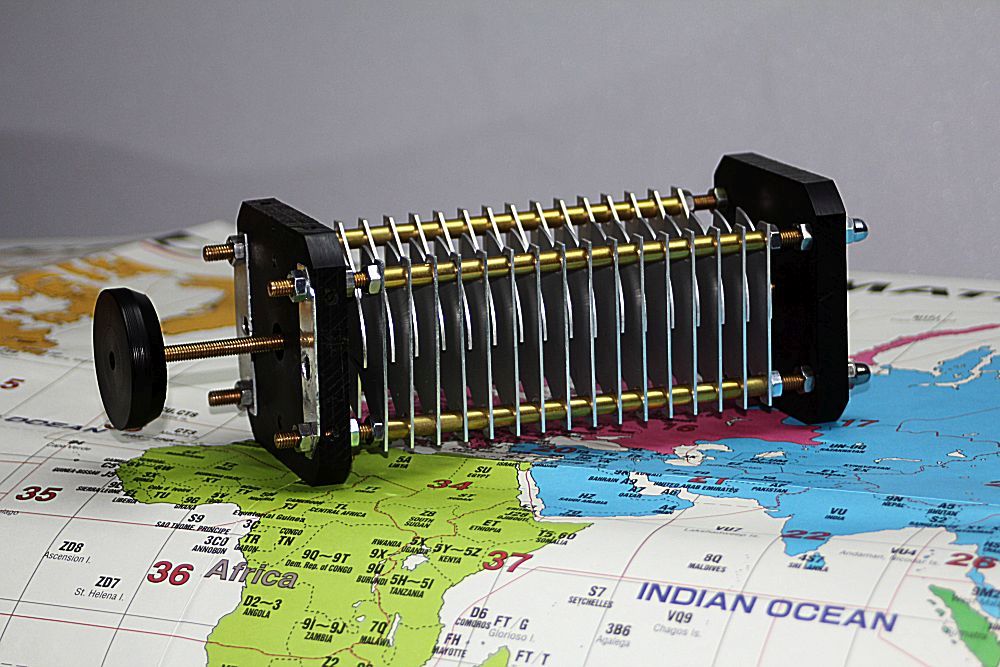

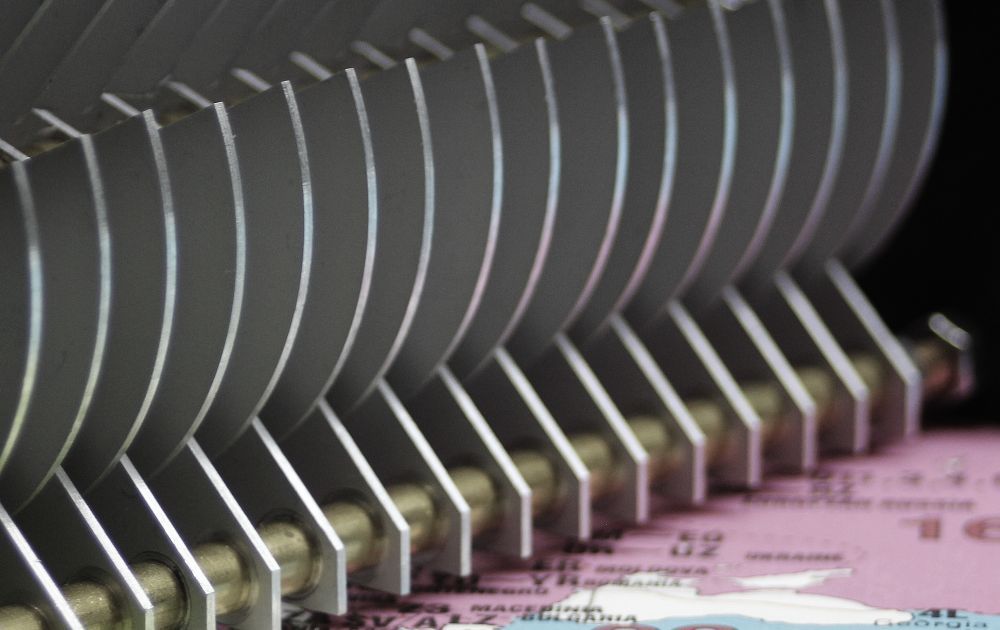

Schmetterling-Drehkontensator selber bauen für die Loop-Antenne 10 -11m Band 22-54pf


loop5

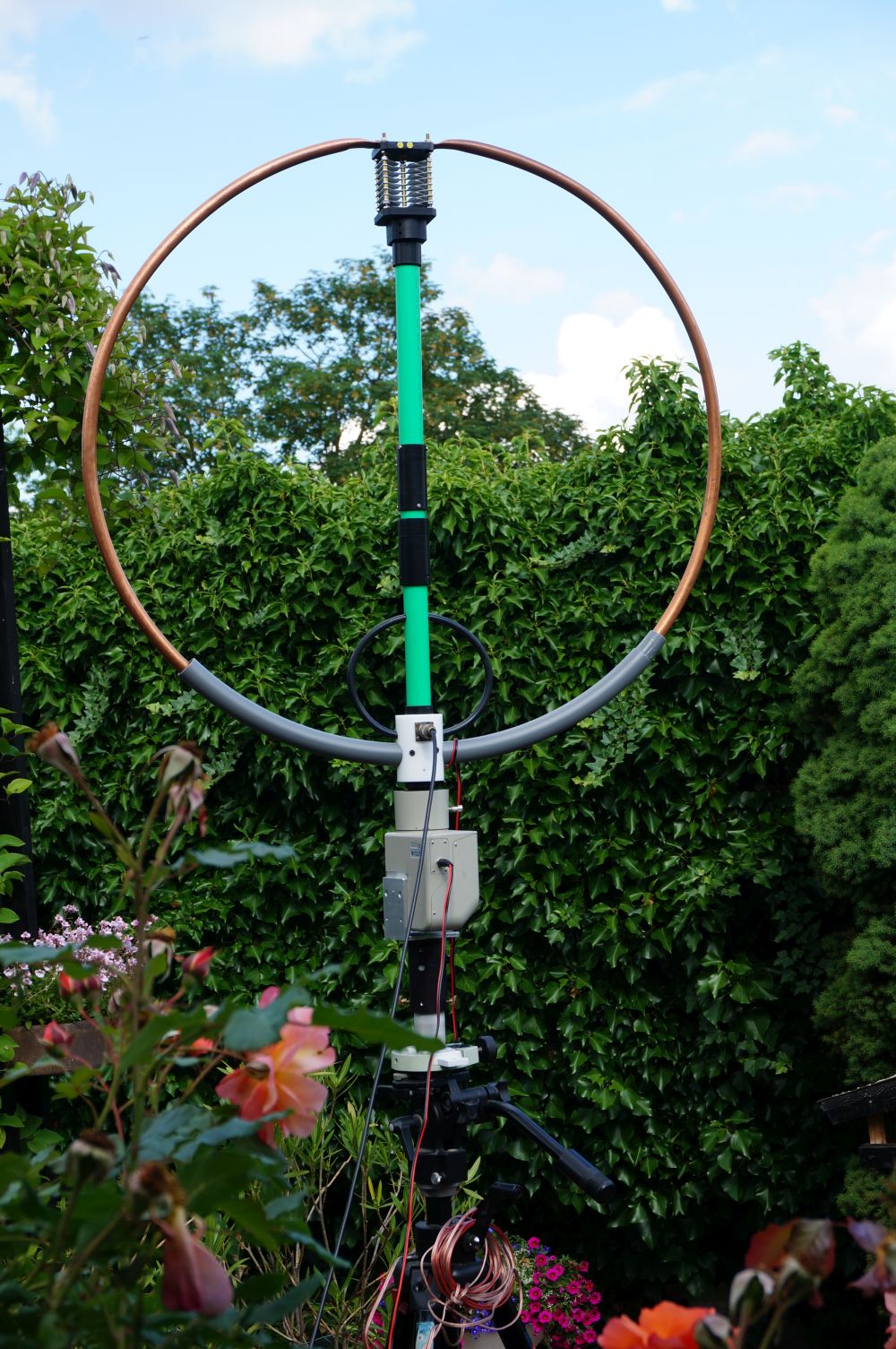

Aufbau Halterung für den Ring

loop7

l8

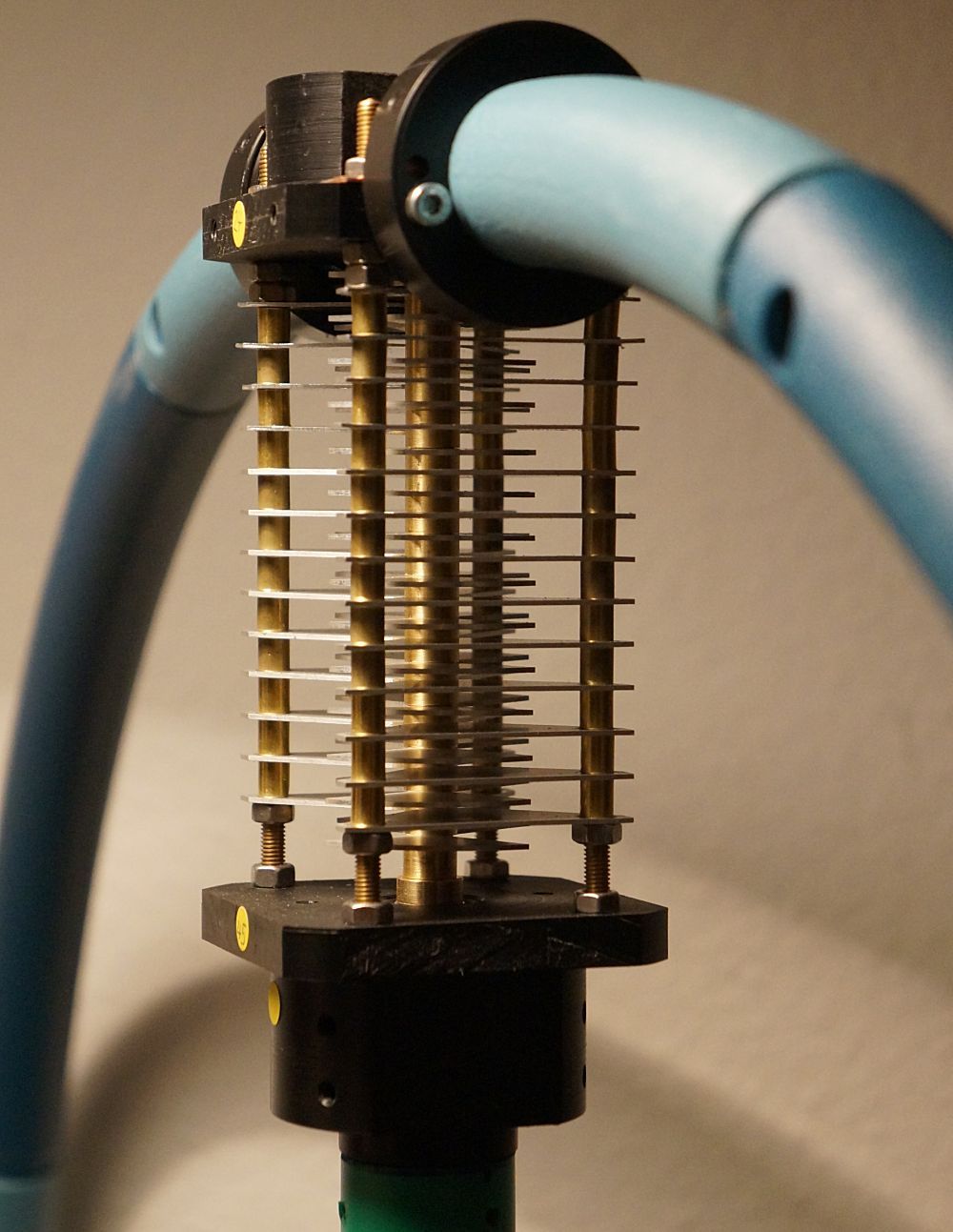

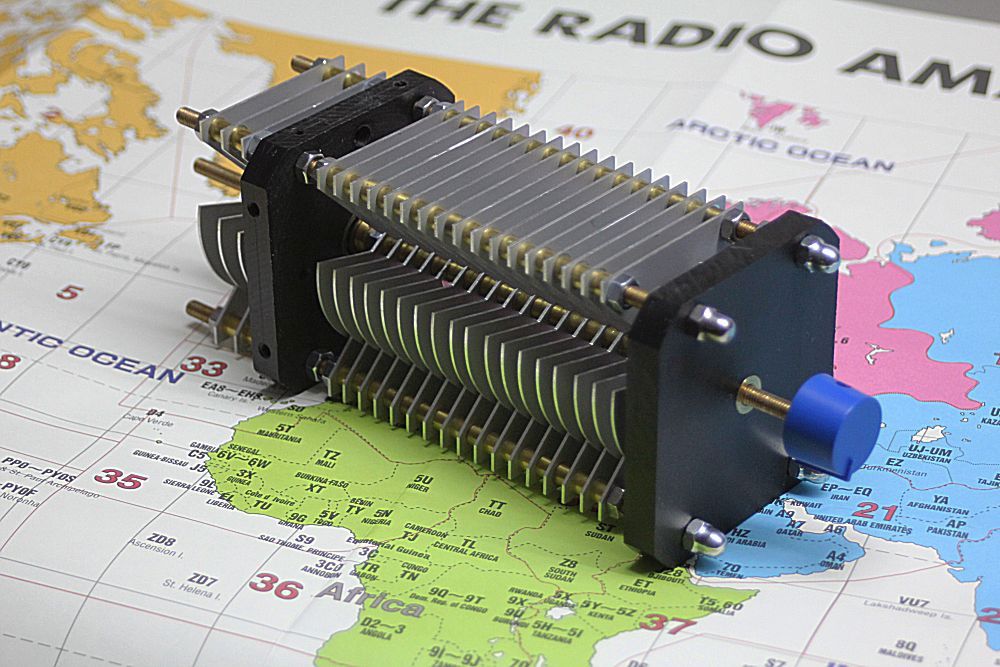

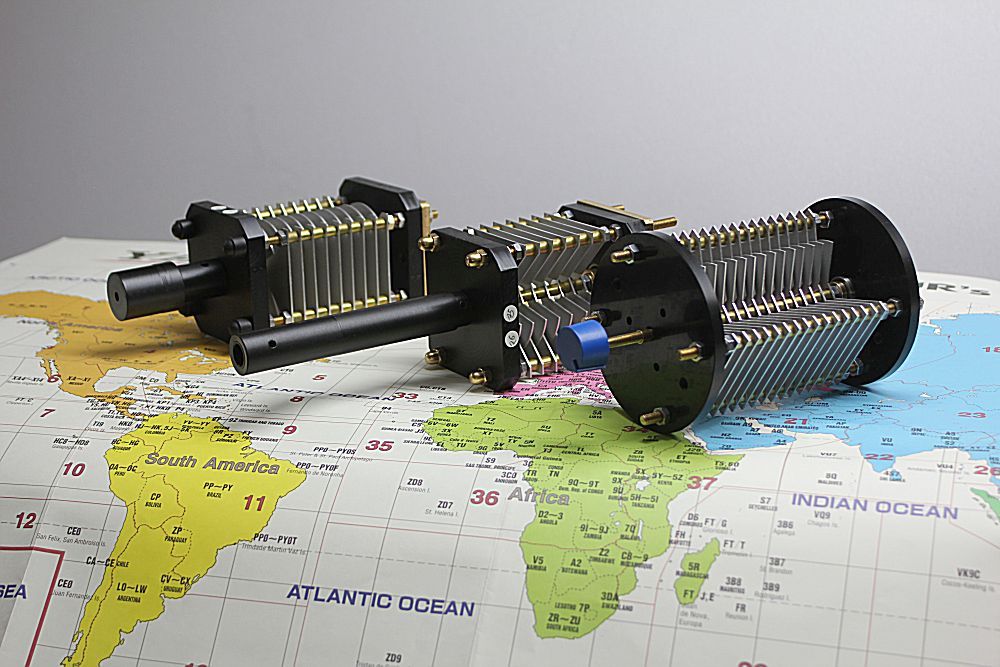

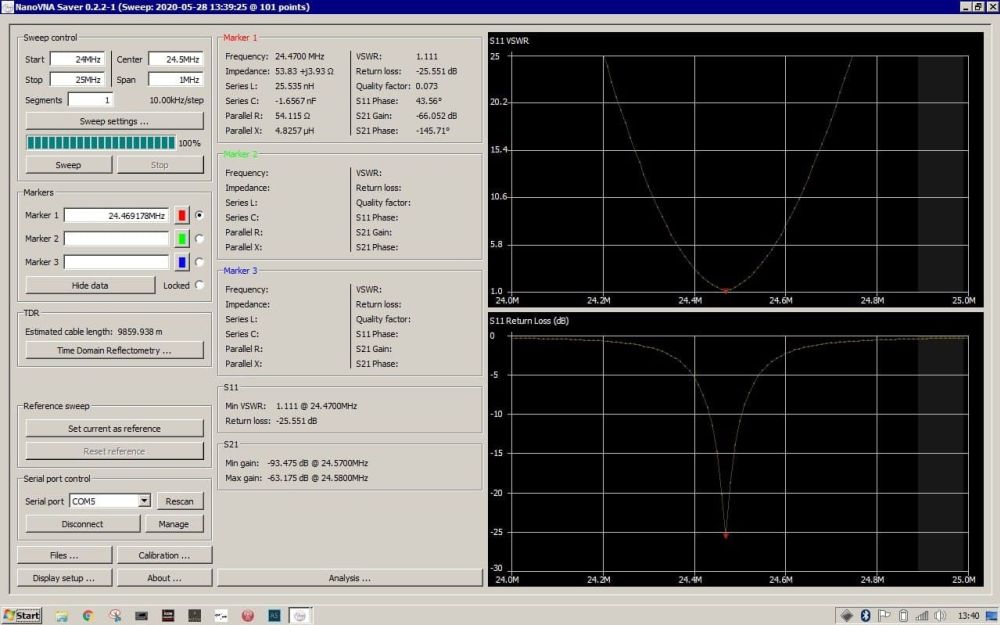

Schmetterling-Drehkontensator selber bauen für die Loop-Antenne 10 -20 m Band 14-60 pf
