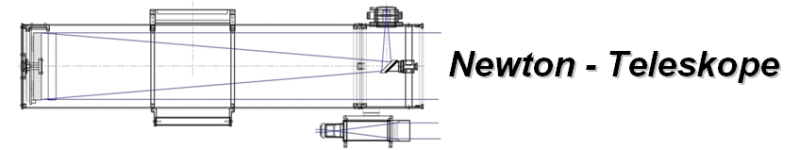

Newtonbalken

Optikset 150/900 Newton (Intes/Sital)

MK150
Maksutov-Newtons von Intes


Die Optische Qualität ist sehr gut.  Die Abschattung durch den Fangspiegel ist extrem gering.
das Öffnungsverhältniss f/6
Dieser Teleskoptyp hat einen extrem kleinen Fokussierweg, so dass einige Okulare nicht fokussiert werden können.
Maksutov-Newton-Teleskope sind aufgrund ihrer hervorragenden Abbildungsleistung auf der optischen Achse bei
Mond- und Planetenbeobachtern sehr gut.

MK150interf MK150fangsp MK150Phase
Interferogramm                         Interferogramm Fangspiegel                         Phasenkontrast

MK3D

Höhenprofil

MK1503D
3 D Graphik-Topographie

Spiegel mit Meniscaslinse gegen Planspiegel  Interferogramm Auswertung:

P-V 0,244 Lambda   (Lambda /4,10)      RMS 0,029  Strehl  0,97

Fangspiegel Interferogramm Auswertung:

P-V 0,104  (Lambda /9,60)


China Parabolspiegel  aus Pyrex  300/1230




12

Bild anklicken

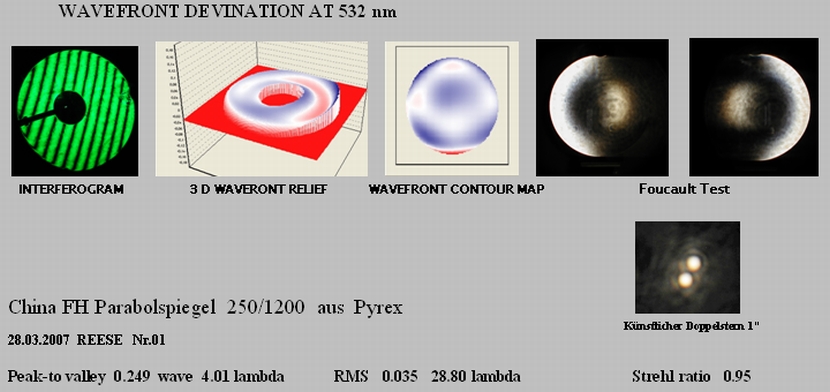

China Parabolspiegel  aus Pyrex  250/1200


Spauswertung

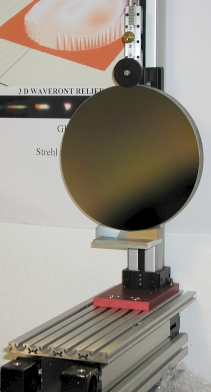

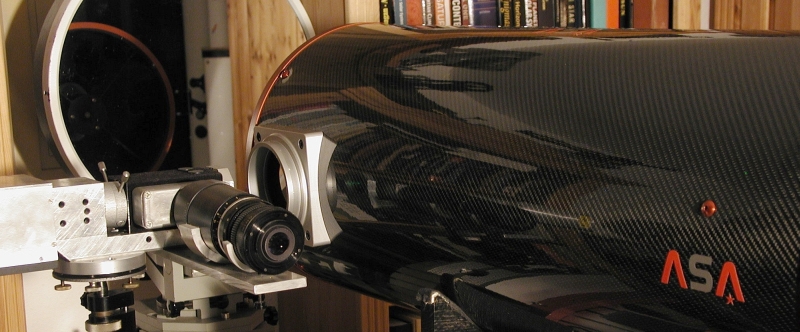

aufbau
                 Prüfung eines 10" Parabolspiegel mit Kompensationslinse

Bei der von Offner  ( App.Optics 2, 153 1963 ) gegebenen  Anordnung  geschieht die Korrektur durch
eine Feldlinse nahe dem Krümmungsmittelpunkt, welche die aberrationserzeugende Korrektionslinse
auf den Spiegel abbildet. Mann erreicht so eine sehr genaue Kompensation mit  verhältnismäßig kleinen
zusatzsystemen, die z.B. Interfeometrich geprüft werden können. Das Verfahren läßt sich an beliebige
deformationen anpassen  und liefert auch eine handliche Prüfmethode für den n Parabolspiegel.

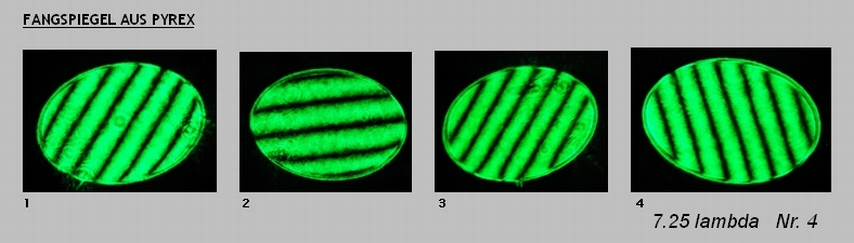

einige Interferogramme der Fangspiegel zum Parabolspiegel mit guten Werten

fangsp


ASA Astrograph N  254/965 f 3,8



ASA

http://www.astrosysteme.at/

AbpFspWolf2
Fangspiegel Justieren

M51-v3 M63-66M106V2

M 51                                                          M 63                                                    M 106
NGC6888 NGC6946
NGC 6888                                               NGC 6946

All images copyright Frank Siegert 2007
Camera: SXV-M25 RGB
 mit dem
ASA Astrograph N  254/965 f 3,8

ASAkolliASAkolli2

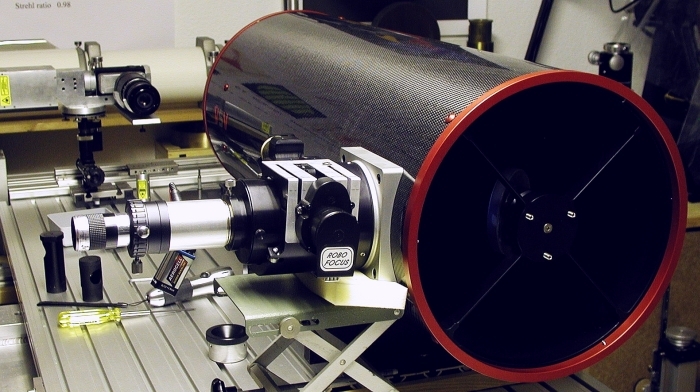

mit dem Kollimator Justieren

ASA
mit dem interferometer aussagekräftige Interferogramme erstellen.

ASAinterf1 ASAINTERF2

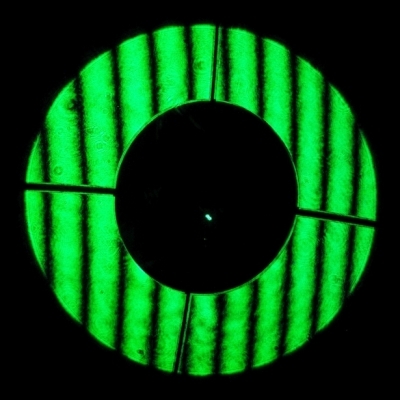

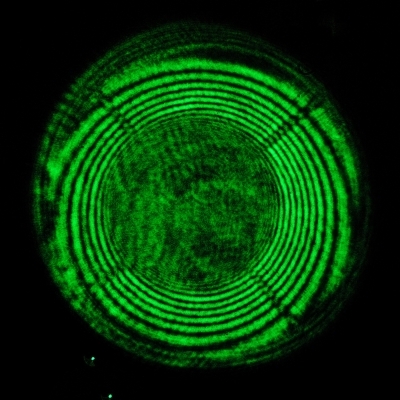

INTERFEOGRAMM


ASARONCHI

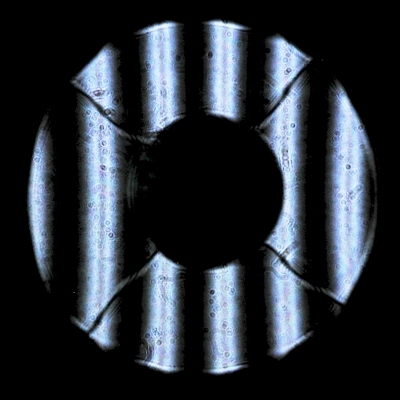

RONCHI GITTER 10 l/mm


ASAintra ASAKSTERN ASAEXTRA
extrafokal                         Künstlicher Stern                       intrafokal

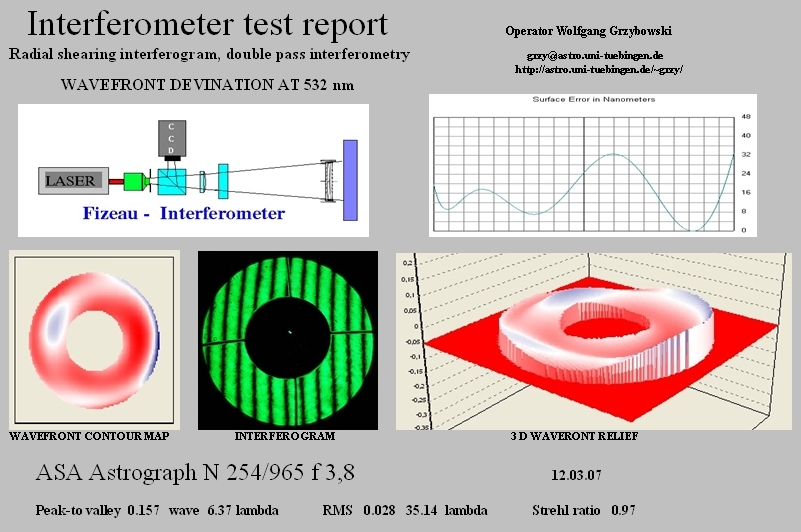

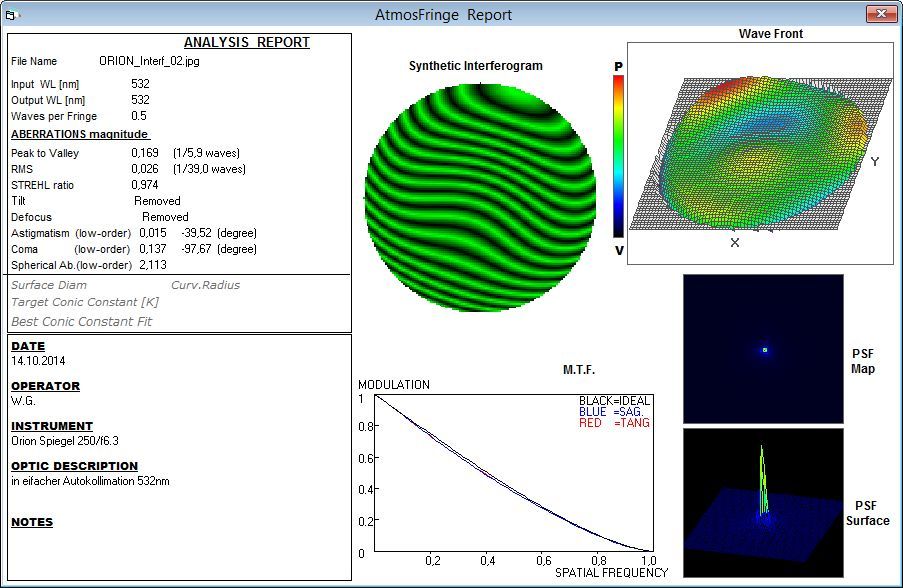

Interferometer report



Conical Cross-section Newtonian Parabolic Mirrors

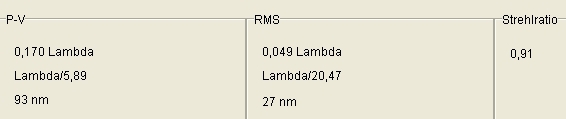

Royce-Spiegel


r2 r3 r4 r5

Foucault Test Schneide rechts                    kein Asti                                        extrafokal                                    intrafokal

r6 r7 r8 r14

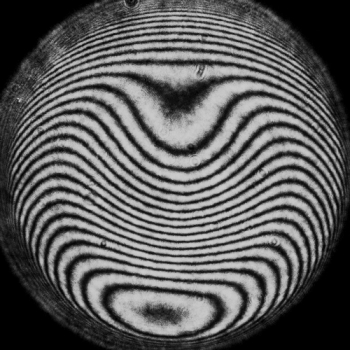

Künstlicher Stern            Künstlicher Doppelstern 1“ Abstand                                    Interferogramm

                 r9 r10  r13

3 D Graphik                    Wavefront-Höhenlinienkarte                     Fangspiegel

Rkante

Im Test erscheint eine abgesunkene Kante bei einem Spiegel intrafokal als Häkchen nach innen, extrafokal als Häkchen nach außen. Bei der hochgezogenen Kante ist die Situation genau umgekehrt. Das Bild unten zeigt also entweder das intrafokale Bild eines Spiegels mit abgesunkener Kante oder das  extrafokale Bild eines Spiegels mit hochgezogener Kante. Da hochgezogene Kanten eher selten vorkommen dürfte der erste Fall zutreffen.

r11

r12
SEIDEL-Auswertung

Abgesunkene Kante -
tritt oft bei Newtons auf.

Besonders bei der Planetenbeobachtung ist er sehr störend, da durch diesen Fehler der Kontrast stark verringert wird. Er ist aber sehr leicht durch eine entsprechende Blende zu beheben.

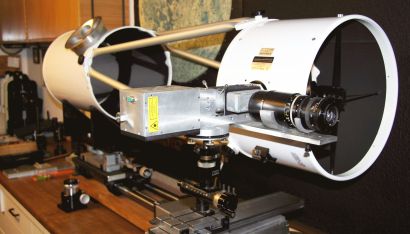

MEADE 12" f/5 Lightbridge Dobson Standard


L2

MEADE 12" f/5 Lightbridge Dobson Standard


12"/f5 Newton Optik (D=305mm, F= 1524mm, f/5), Haupt-
und Fangspiegel Aluminium beschichtet mit MgF2 Schutzschicht
 Haupt- und Fangspiegel justierbar, 2" Crayford-Style Auszug mit 1,25" Adapter, Tubus offenes zerlegbares
 Gitterrohr-Dobson, Design, Streben aus Aluminium, weiß lackiert, Teflon-Gleitlagern, Rockerbox aus Holz, weiß beschichtet,
 batteriebetriebener Spiegellüfter, Leuchtpunktsucher rot, AutoStar Suite, 26mm Super Plössl Okular der Serie 4000,
 Gewicht Hauptspiegel / Fangspiegel 16,3kg / 3,2kg, Versandgewicht (Tubus/Rockerbox) incl. Kartonage 25,0kg / 17,7kg,
Verpackungsmaße Tubus/Rockerbox 89,0 x 48,0 x 50,0cm / 73,0 x 73,0 x 13,5cm

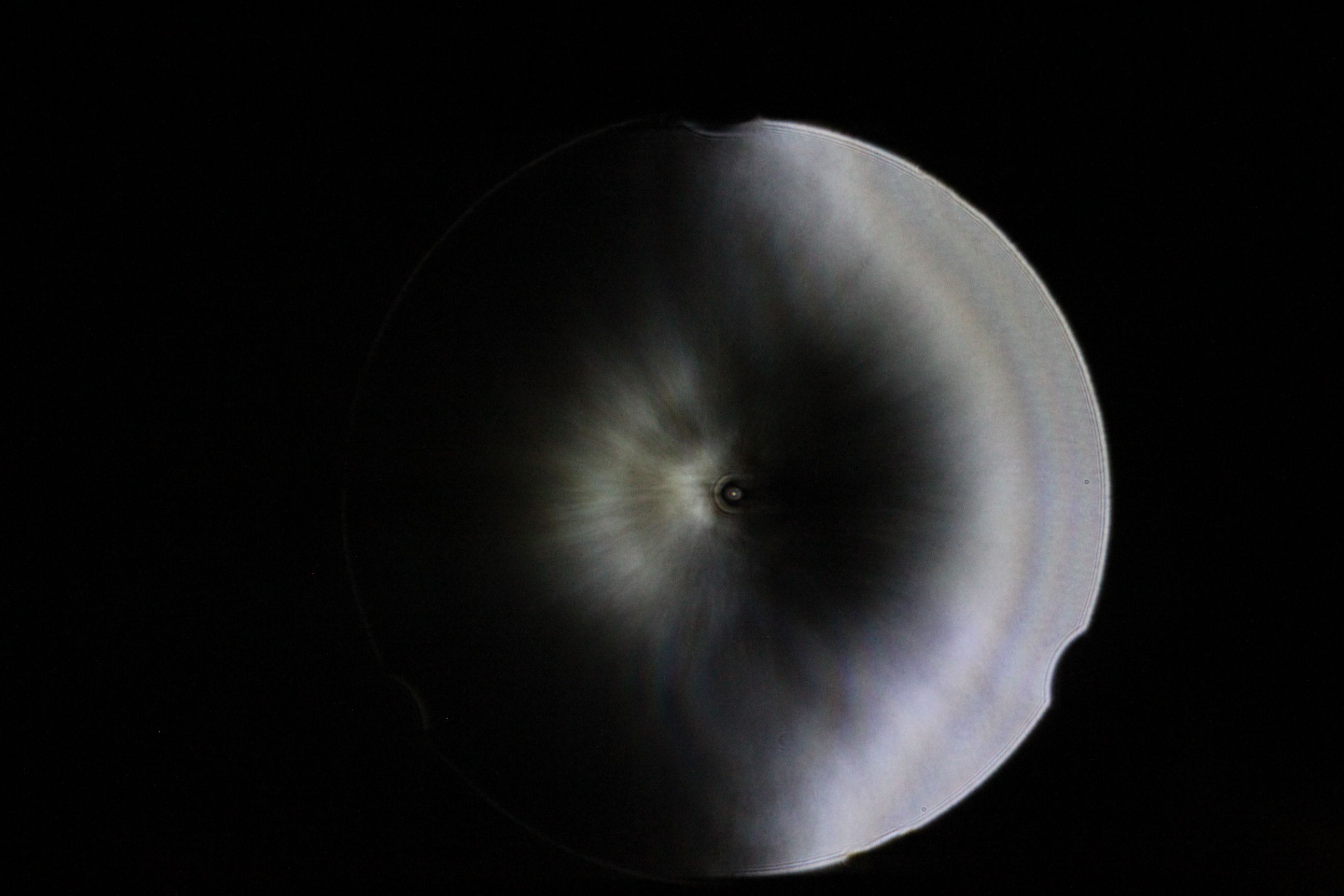

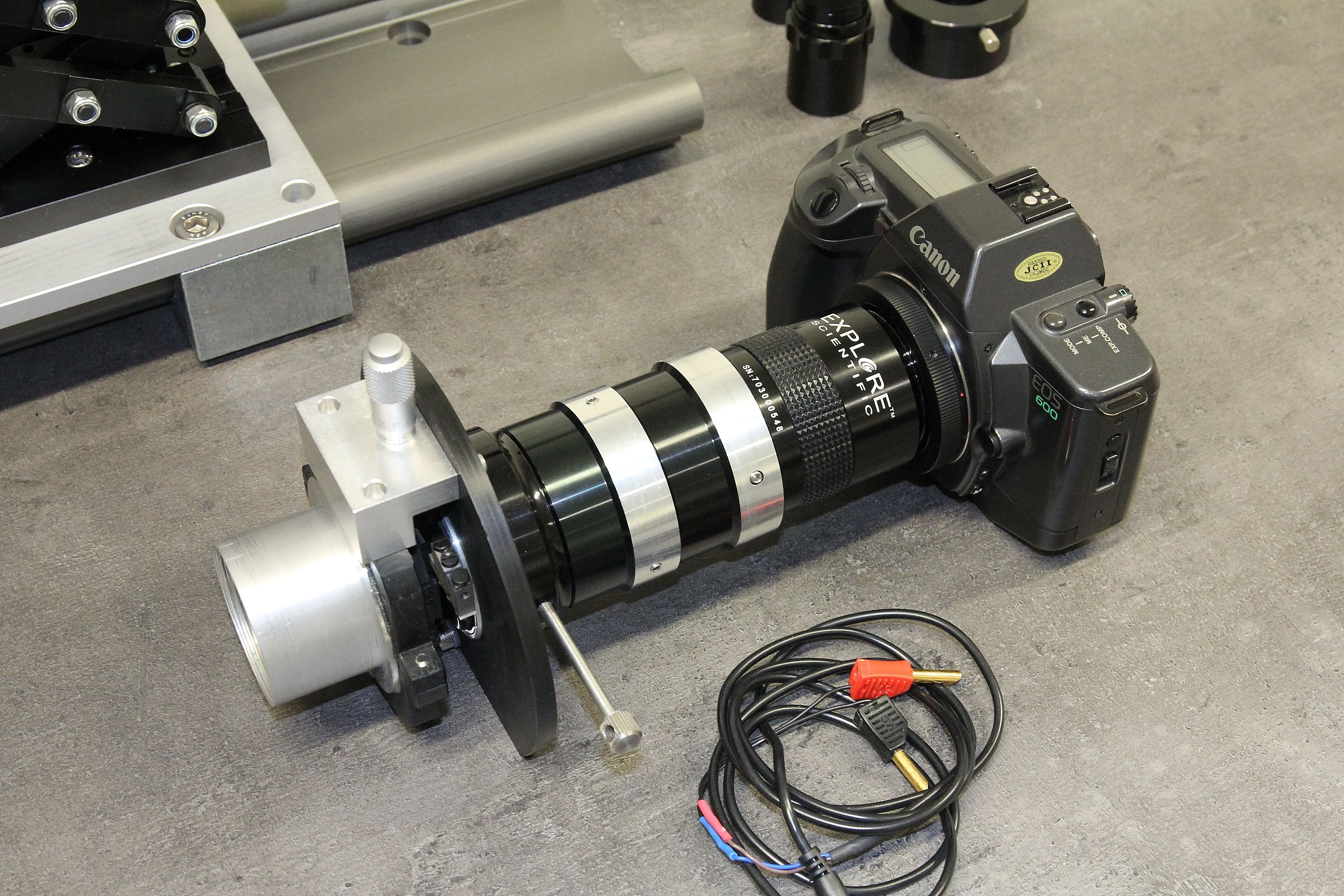

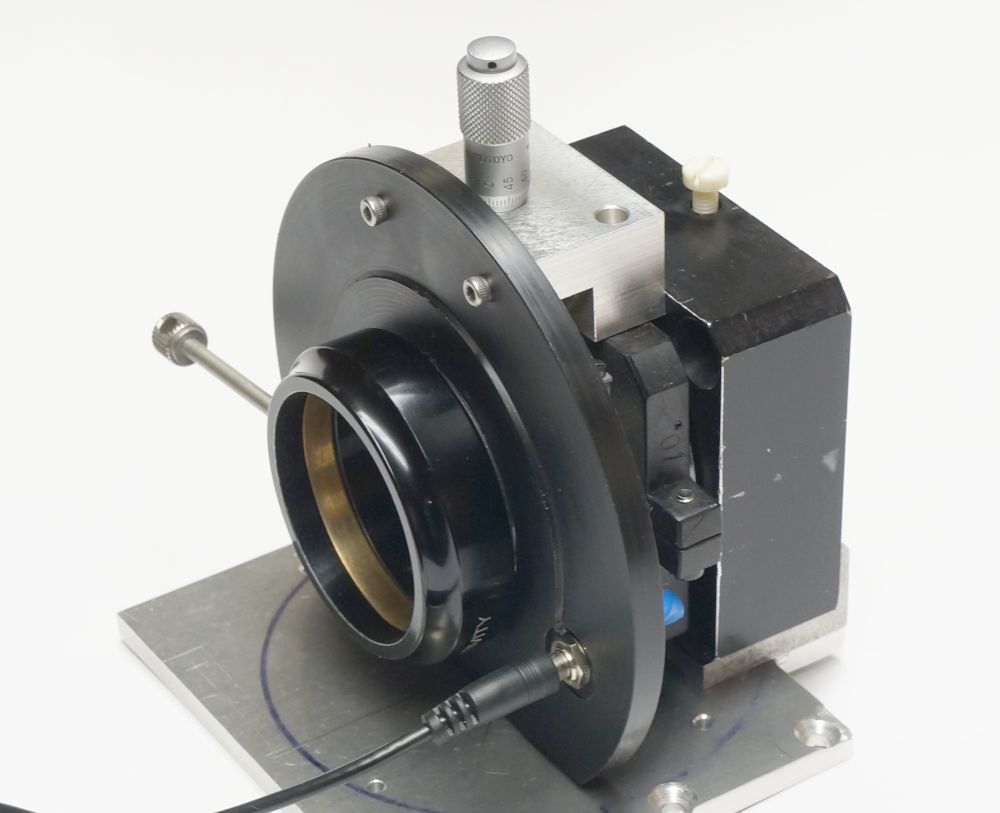

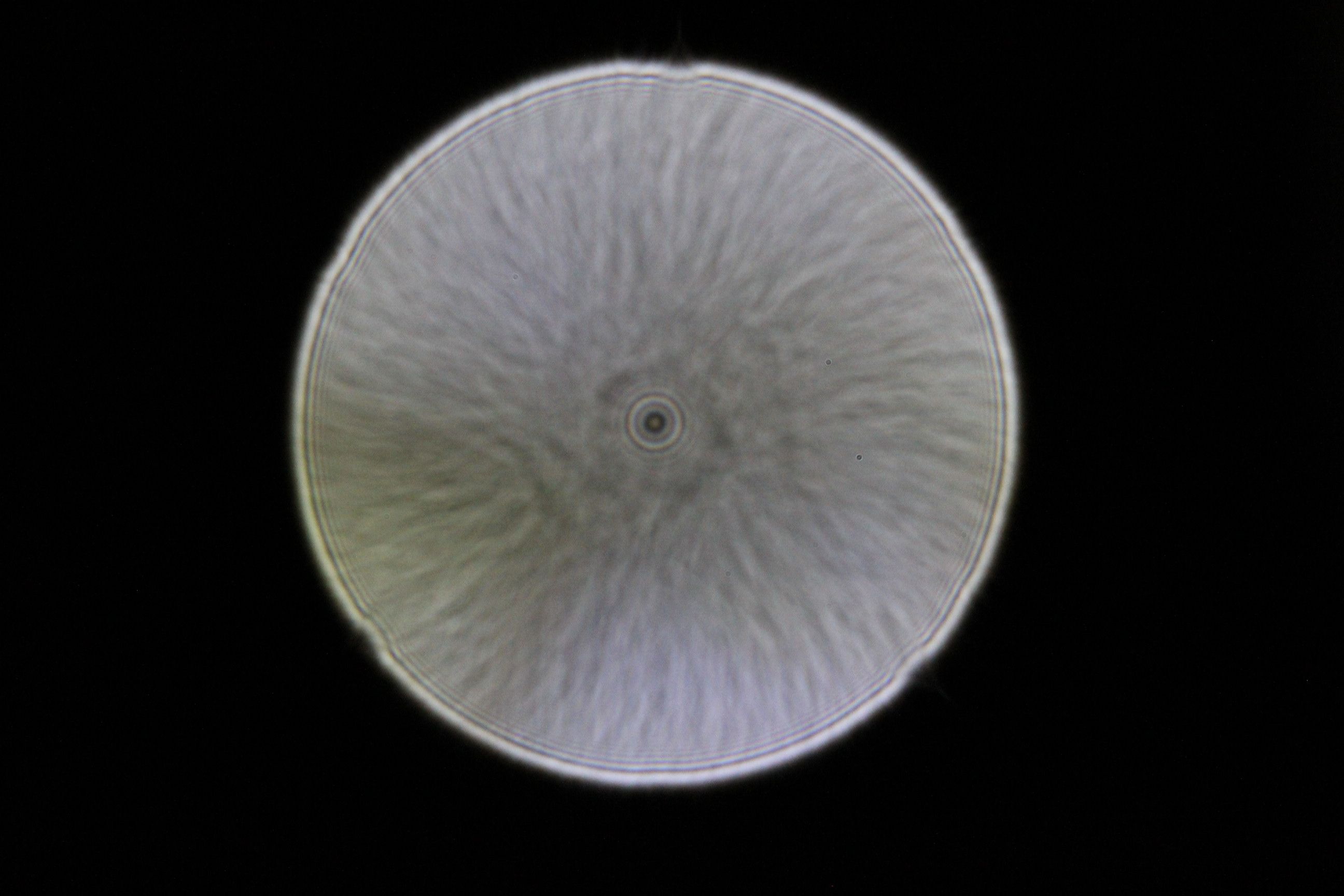

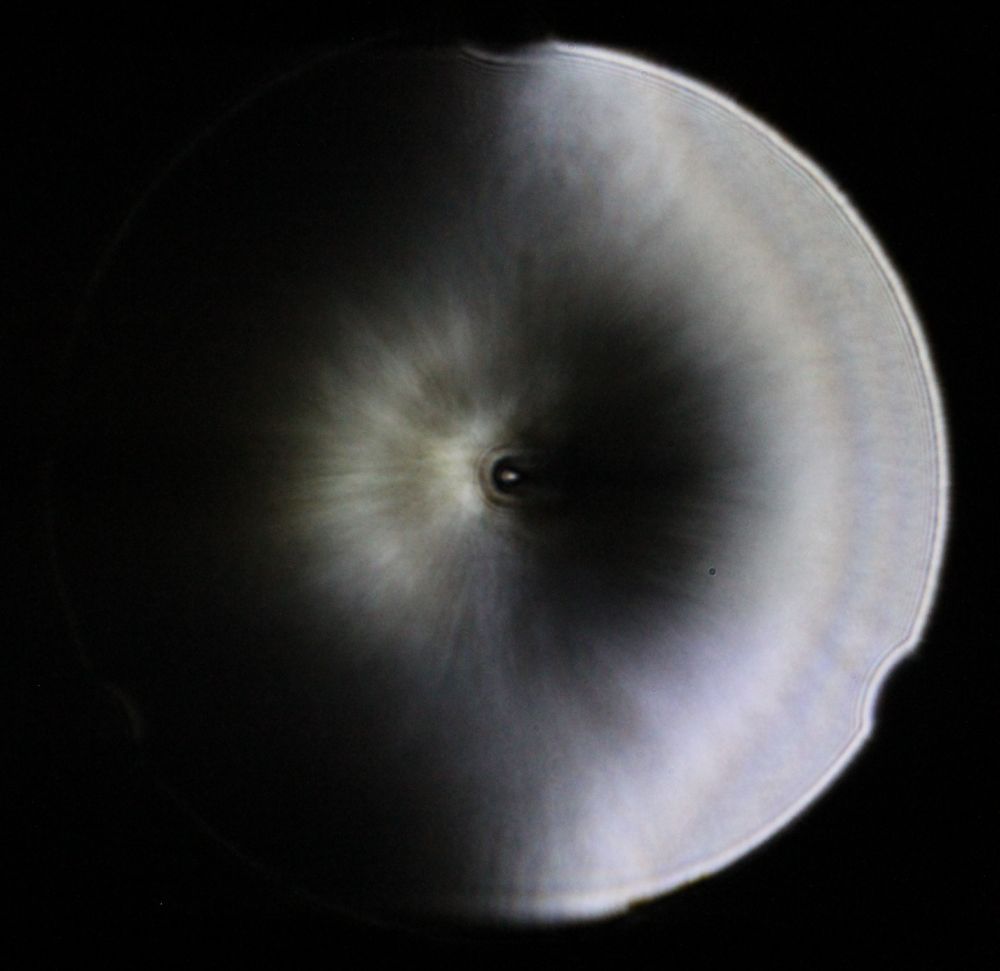

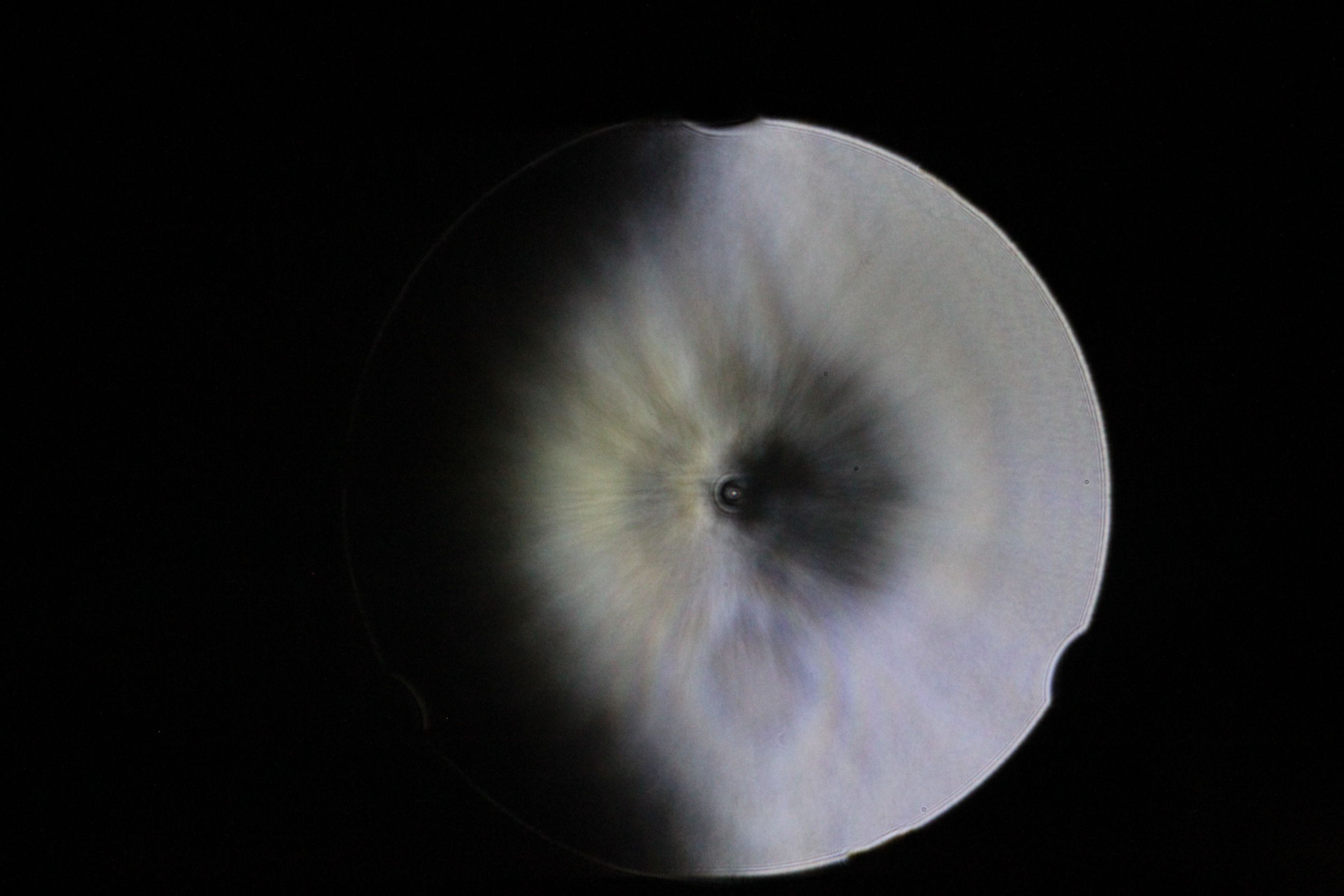

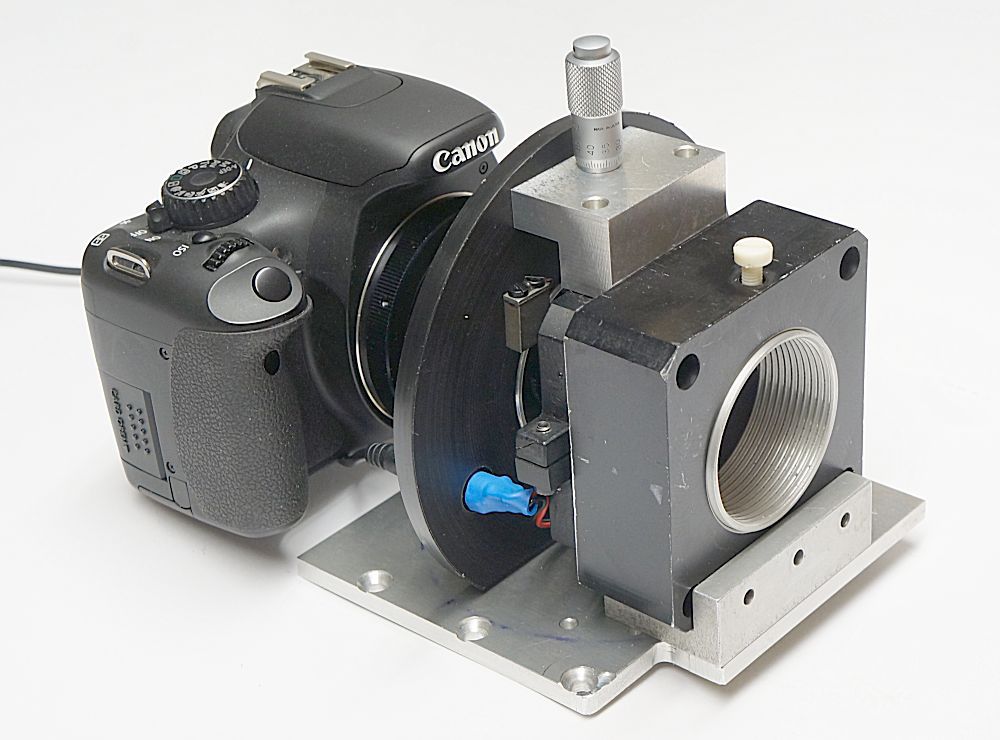

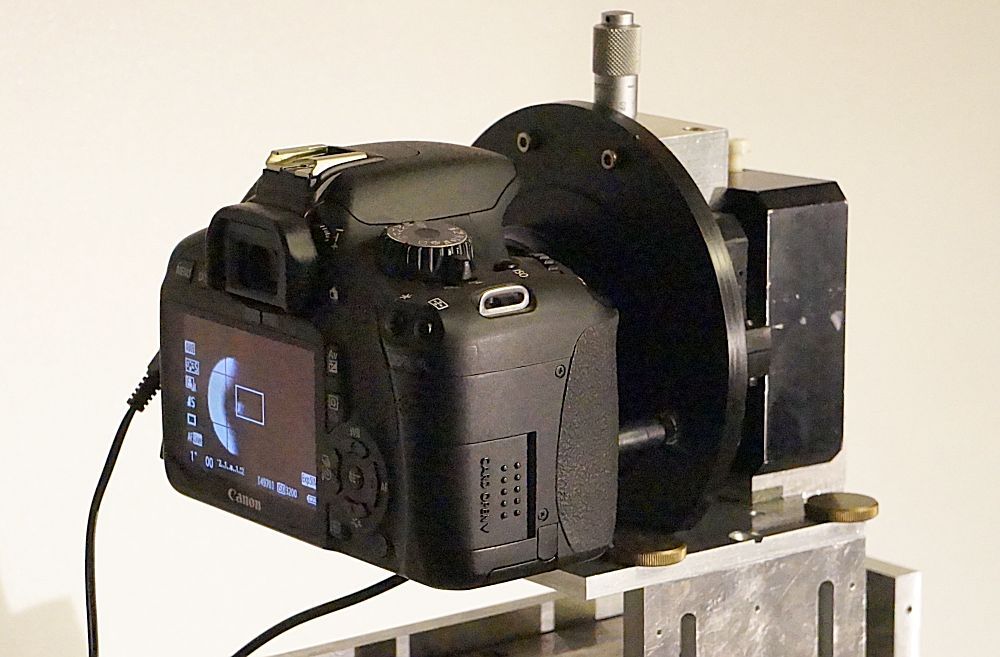

Foucaultsche Schneidenverfahren
Parabohlspiegel


01  02

03  04

05  06

07  08

09

10


 1_1

3_3
