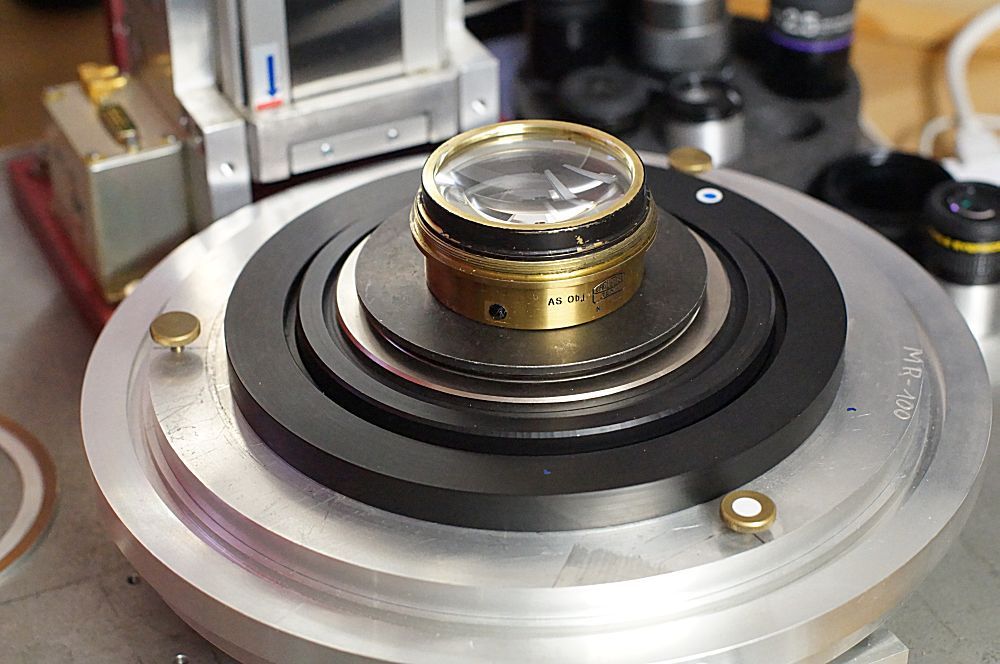

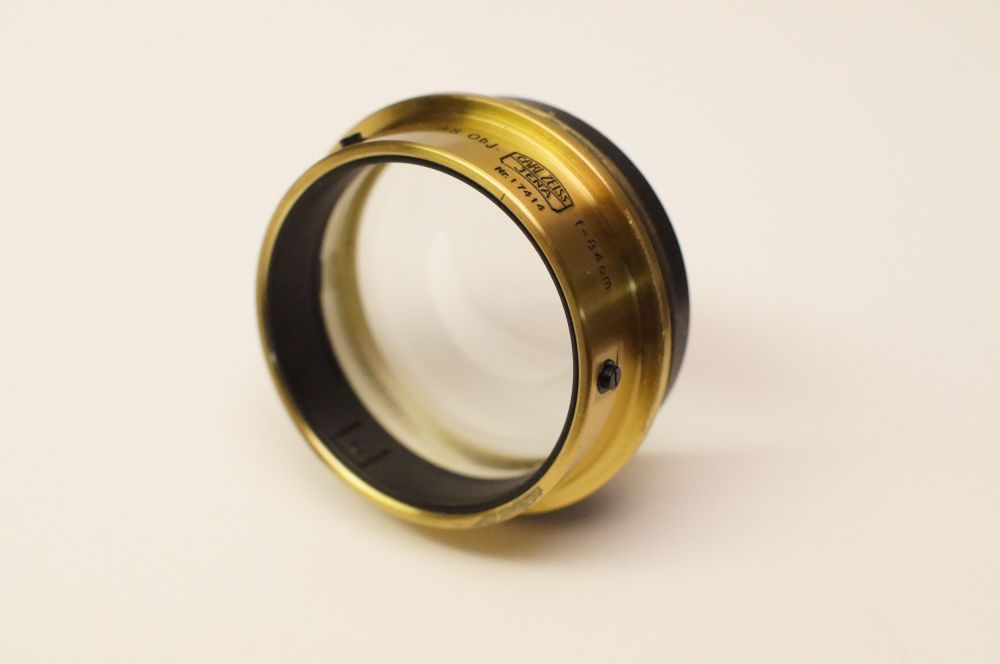

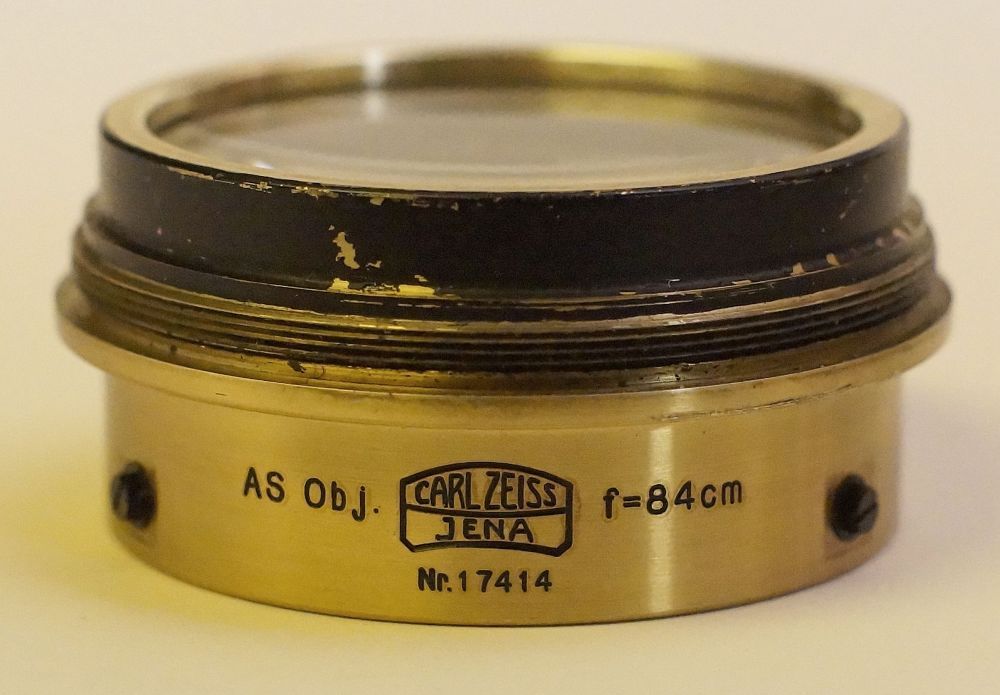

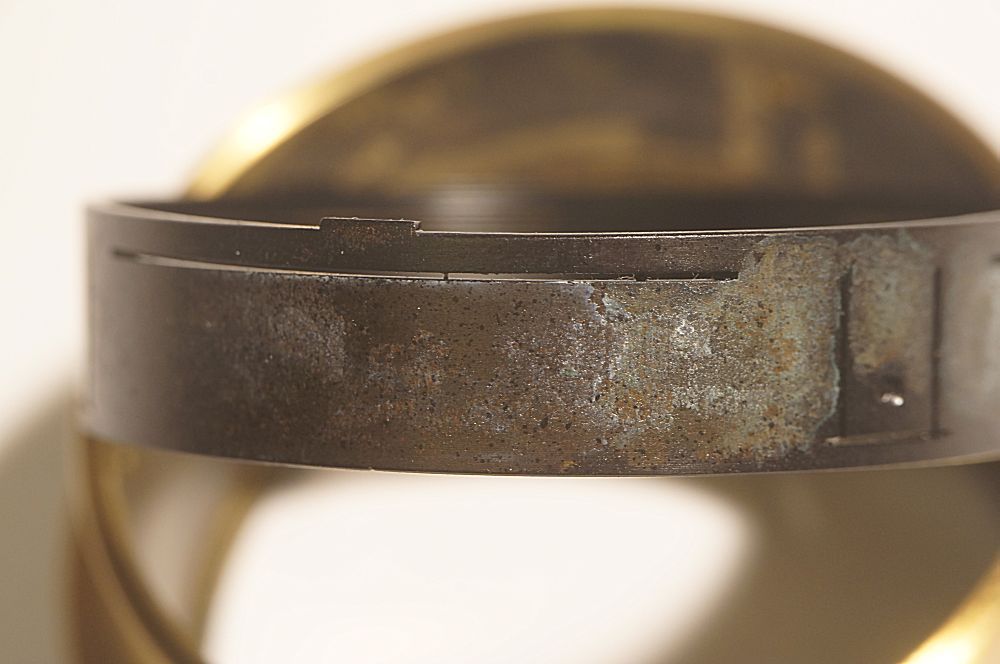

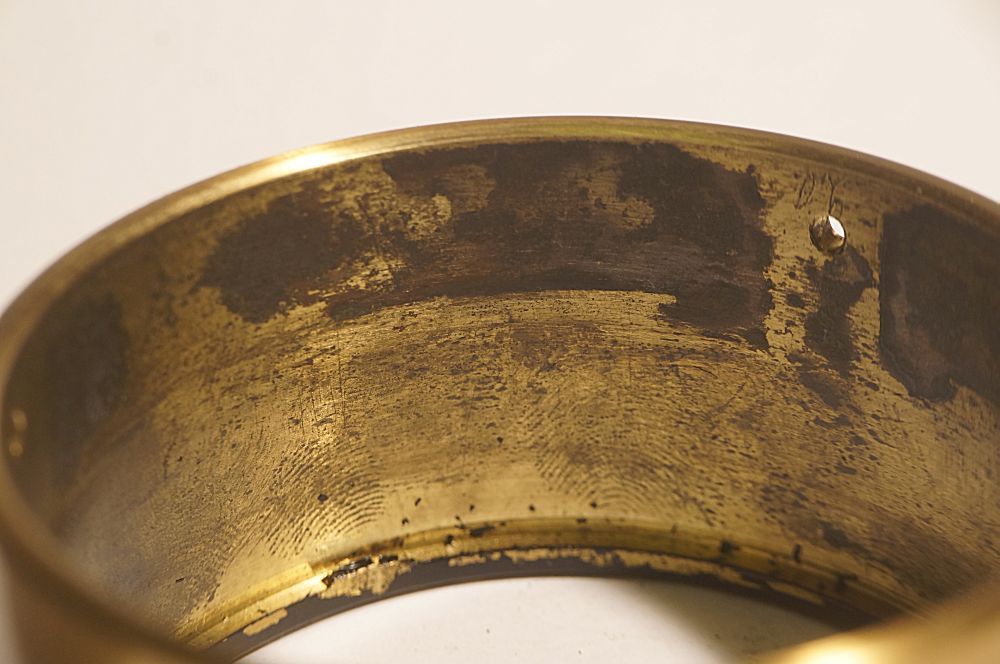

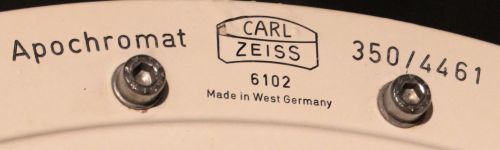

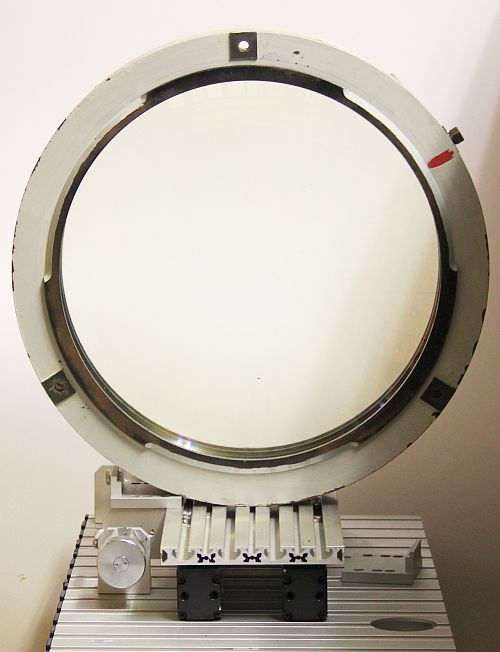

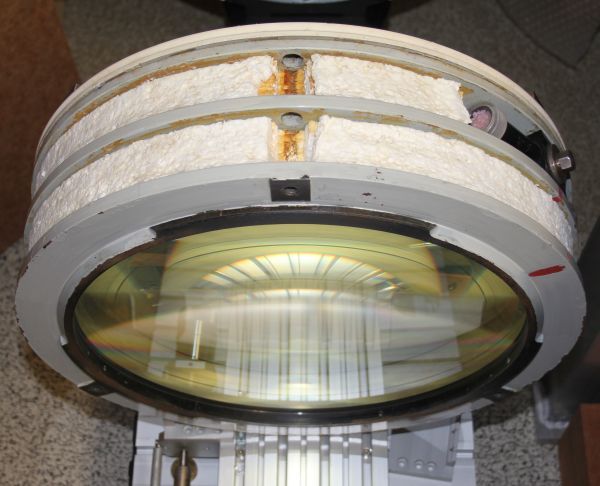

Das Objektiv war in Anacapri als Kuppelloser Coude-Sonnenrefraktor eingesetzt

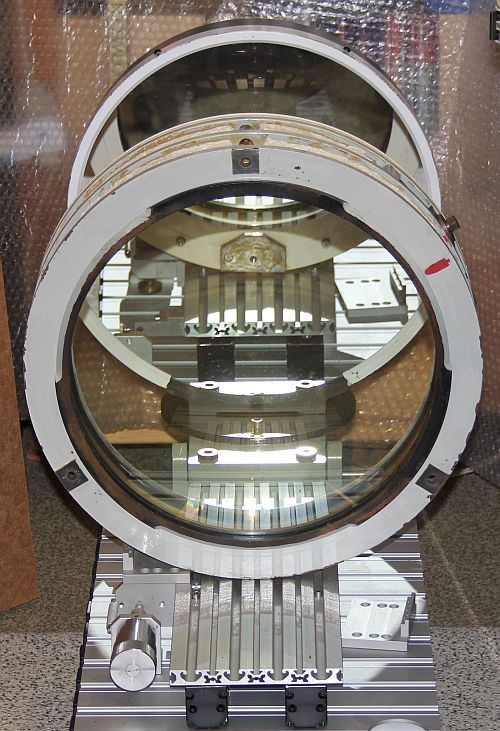

70 kg waren zu schwer um auf die Optische Bank zu hiefen


so wurde das Objektiv auf den Fußboden aufgebaut.
Nach zirca 12 Stunden Auskühlzeit  wurde das Objektiv Vermessen.
Temperatur 19 Grad Plus






Die Optik stammt vom ehemaligen großen kuppellosen Coudé-Refraktor auf Capri,
der dort von 1965 bis 1988 als eines der weltweit führenden Sonnenteleskope der Forschung diente.
Für dieses ambitionierte Projekt wurde uns die ungenutzte Optik großzügigerweise
vom Kiepenheuer-Institut für Sonnenphysik in Freiburg als Dauerleihgabe überlassen. http://www.observatory.de/

 K-Stern  0,3 µm  Lochdurchmesser bei 800 fache Vergrößerung
Doppelstern Lochdurchmesser 0,2µm  Lochabstand 0,3µ



K-Stern 0,5µm  bei 800 fache Vergrößerung

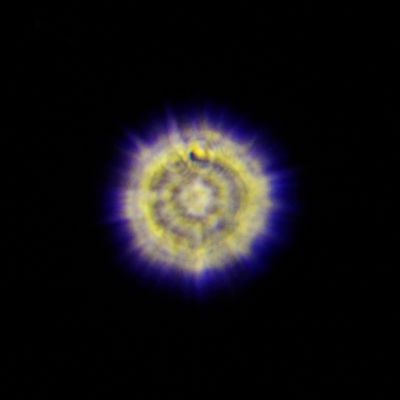

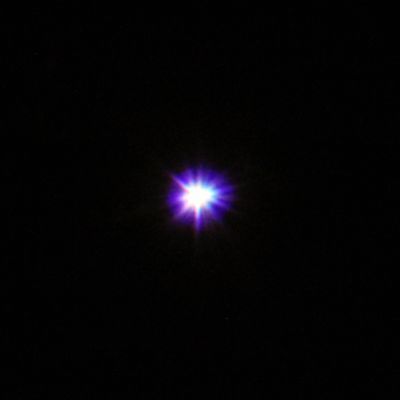

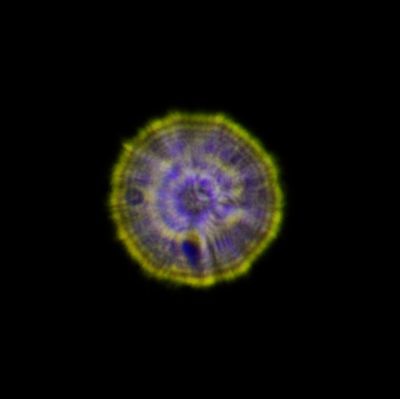

                    INTRAFOKAL                                                       FOKUS                                                       EXTRAFOKAL

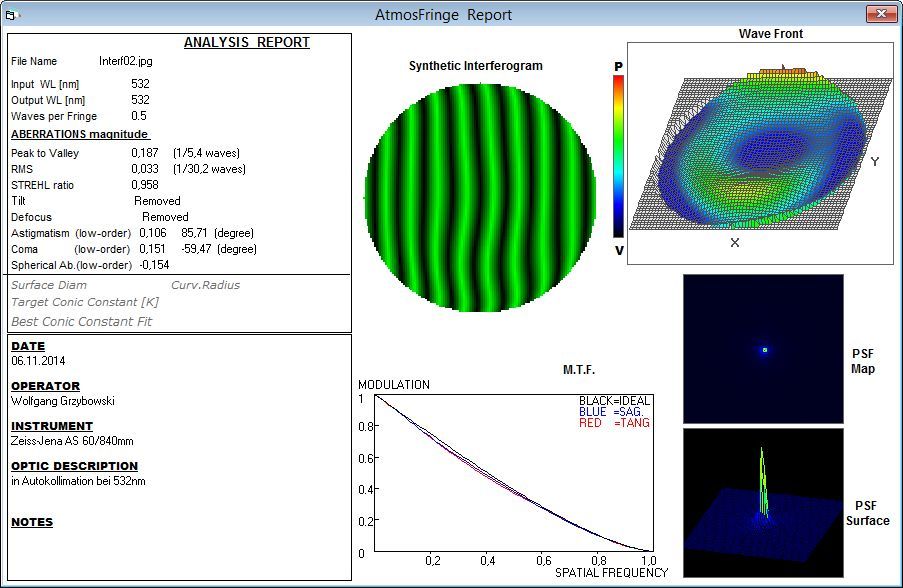

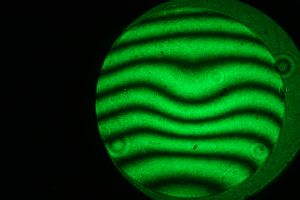

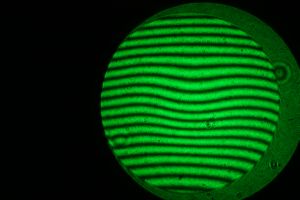

Interferogramme

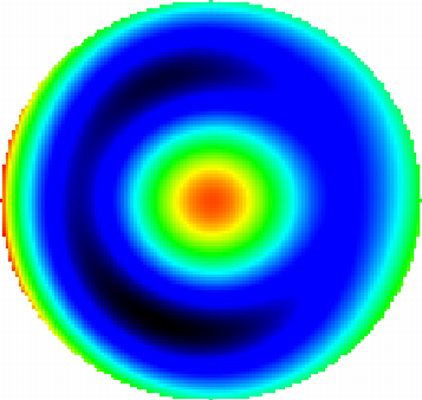

Phasenkontrast in weiss-grün-rot blau


RONCHI GITTER 10 l/mm  mit Filter


Farbabweichung  von RUTHERFORD UND VOGEL
Fokussiert in grün blau rot


fokussiert in   e - Linie / grün   0

fokussiert in  F - Linie / blau - 2000mµ

fokussiert in  C - Linie / rot + 35mµ
MESSUNG DES FARBLÄNGSFEHLERS:
e - Linie / grün   0     F - Linie / blau - 2000mµ      C - Linie / rot + 35mµ

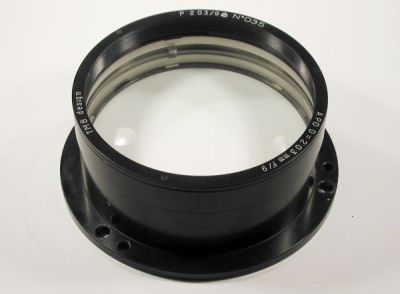

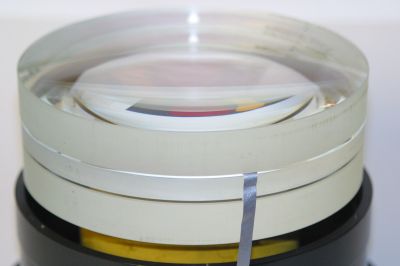

Verspannung und Koma eines APO TMB 203/f9

Interferogramm	Phasenkontrast	Phasenkontrast

Ronchigitter	Intrafokal	Koma

Künstlicher Stern	Interferogramm	Ronchigitter

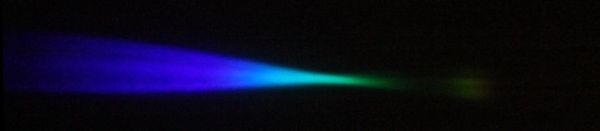

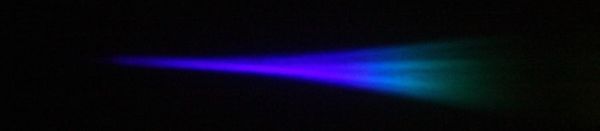

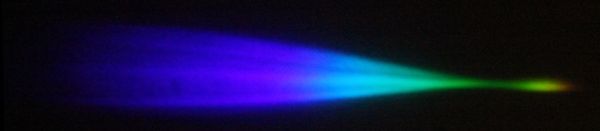

SPEKTRUM nach Rutherfurd und Vogel

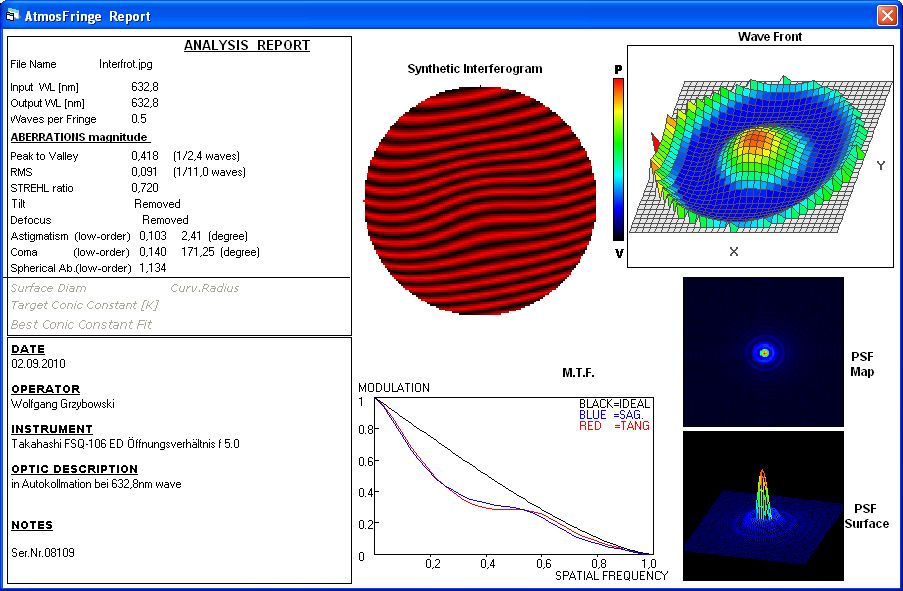

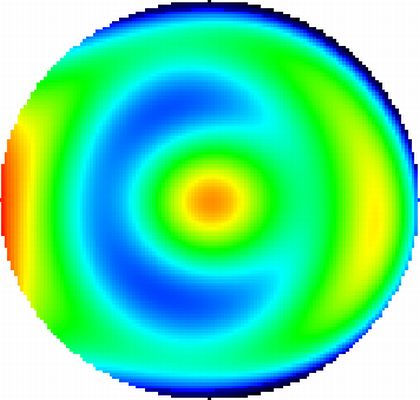

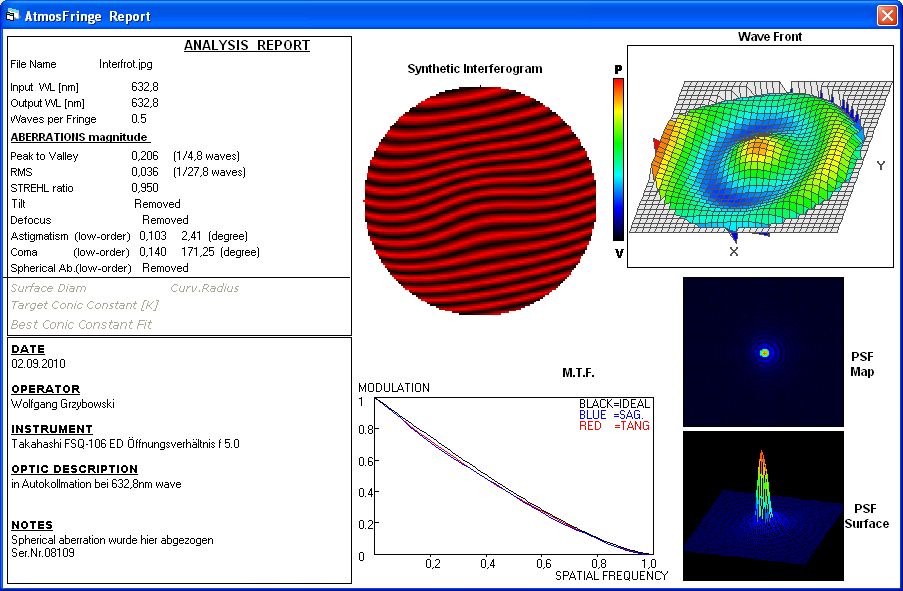

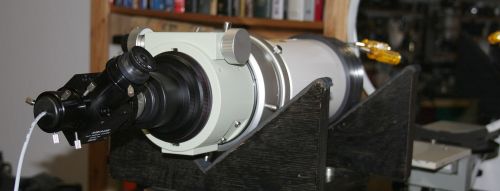

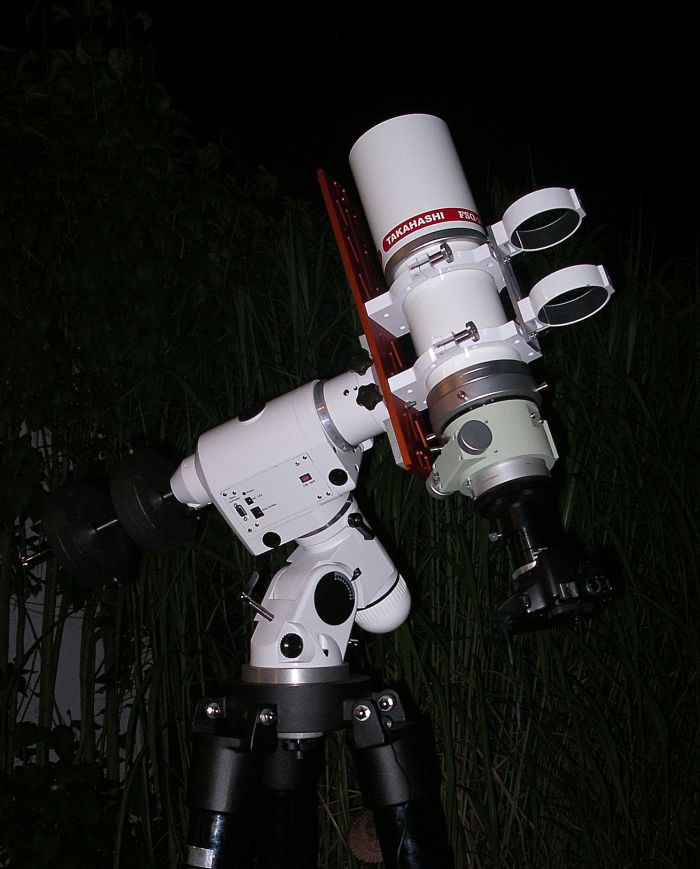

            Takahashi FSQ-106ED Astrograph

Takahashi FSQ-ED

2"-Anschluß bis Fokus 175 mm Auflösung 1.08 " Brennweite 530 mm Durchmesser Taukappe 149 mm Durchmesser Tubus 125 mm Freie Öffung 106 mm Fotografisch nutzbares Feld 88 mm Gewicht Tubus 7.0 kg Länge Tubus 580 mm Öffnungsverhältnis 5.0 Visuelle Grenzgröße 13.1 mag

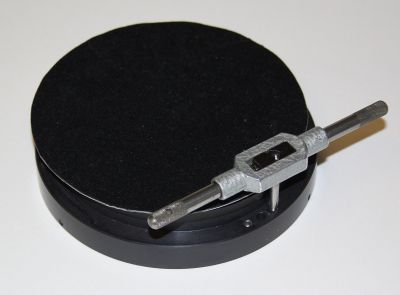

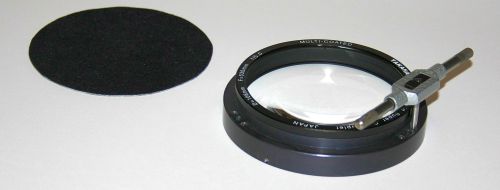

Gewinde nachschneiden

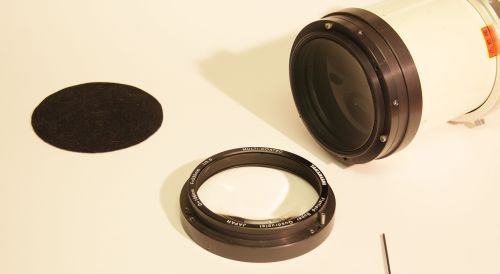

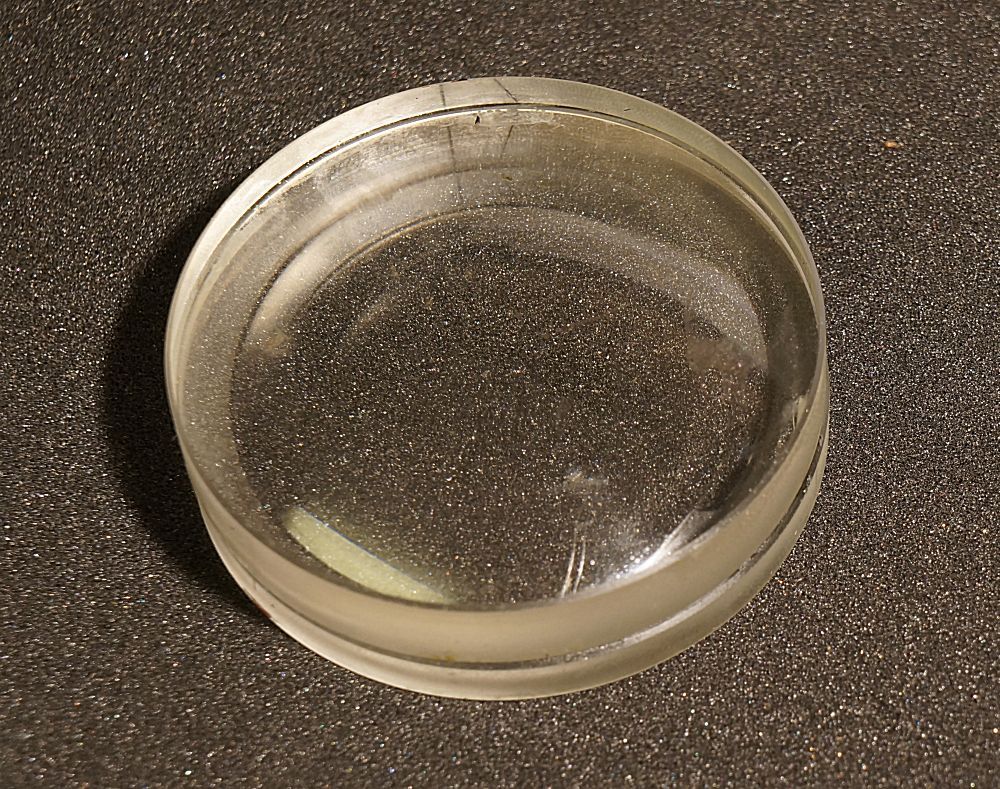

Vorderlinse einbauen

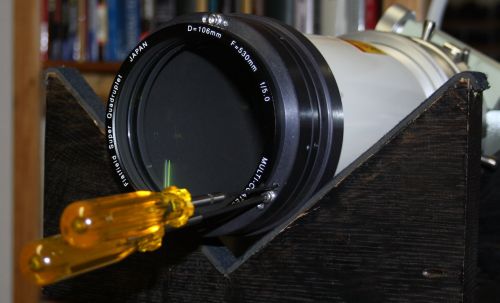

Nach der Justage ein zentriertes Objektiv mit ein rotationssymmetrisch gleiches Bild um die Mitte herum.

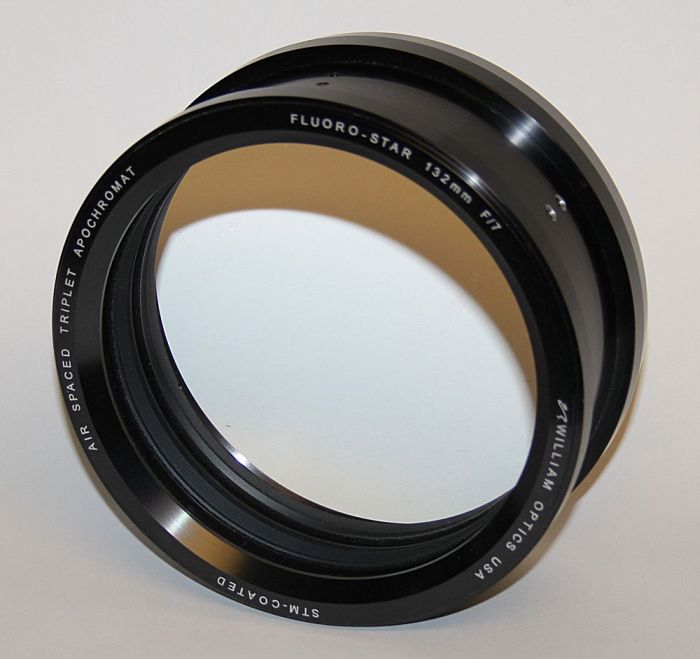

William Optics Fluorostar FLT -132 Triplett Apo f/7 OTA

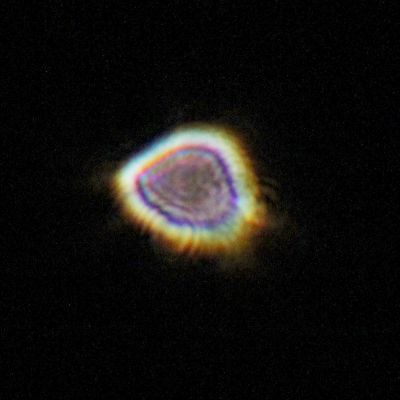

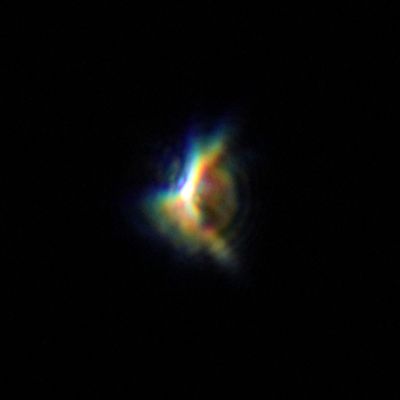

Interferogramm ASTI

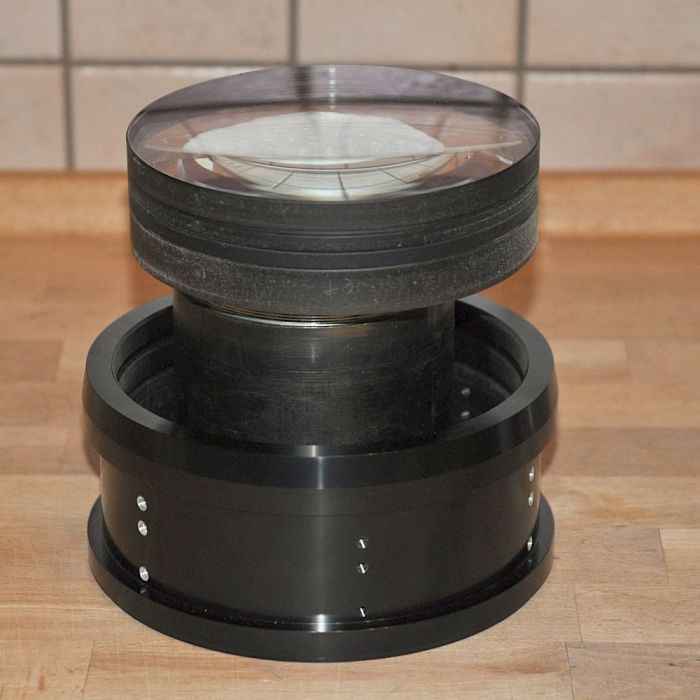

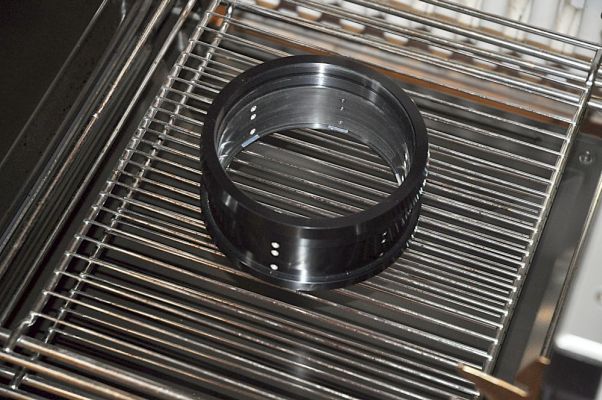

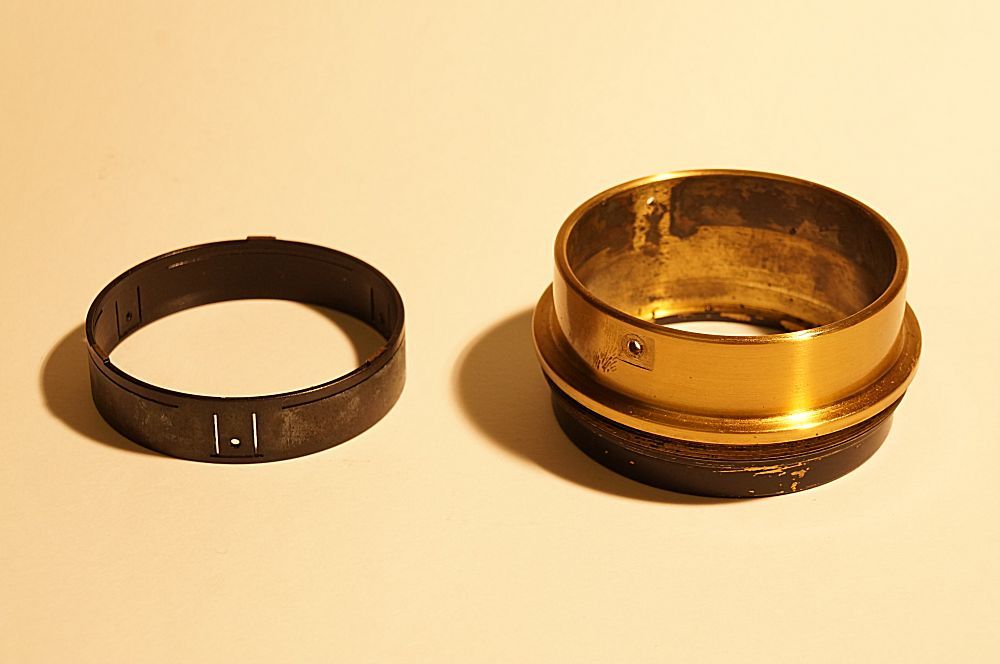

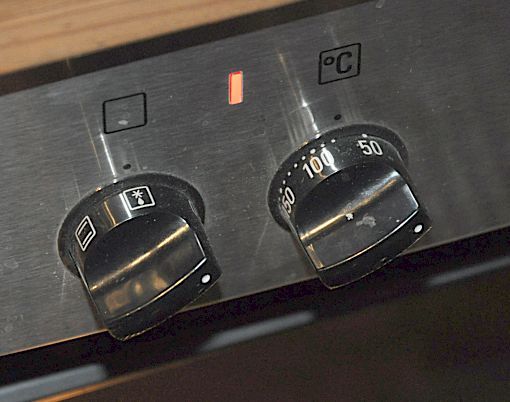

Da gibts nur eins Linse muss rauss - also ab in den Backofen bei 80 Grad.



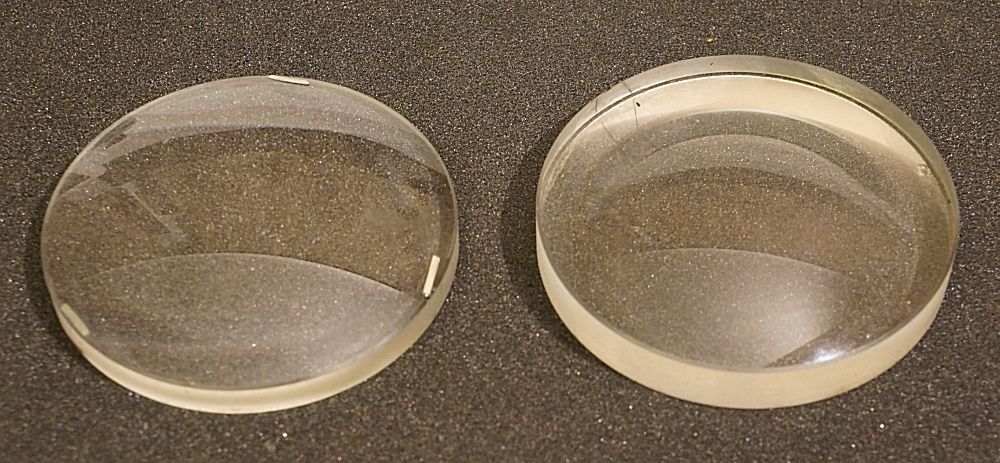

erst jetzt ging die Linse aus der Fassung raus  Butterweich.

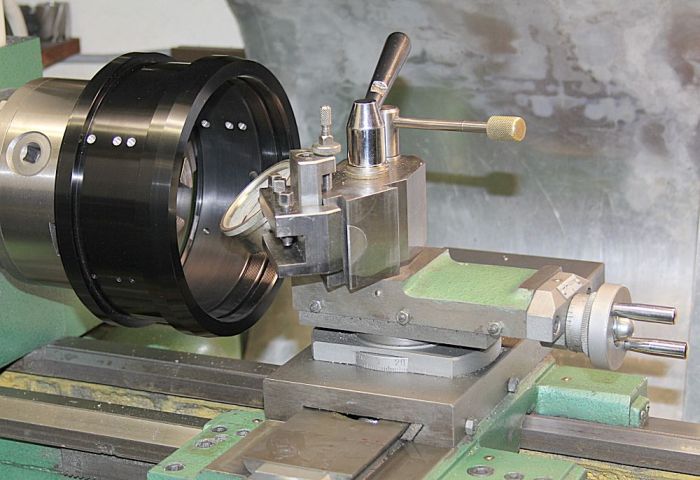

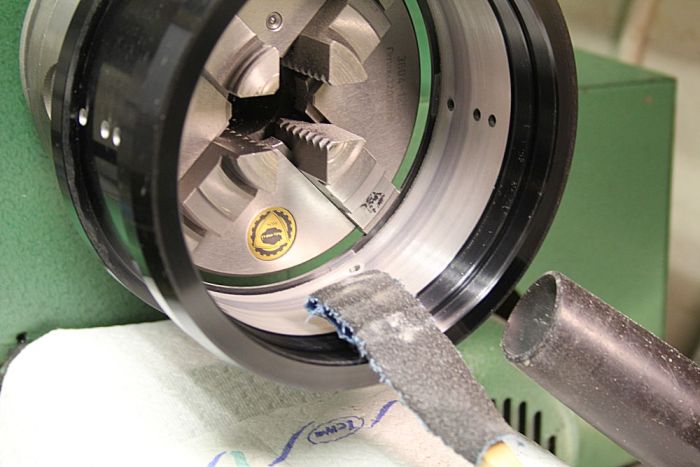

einmessen auf der Drehbank.

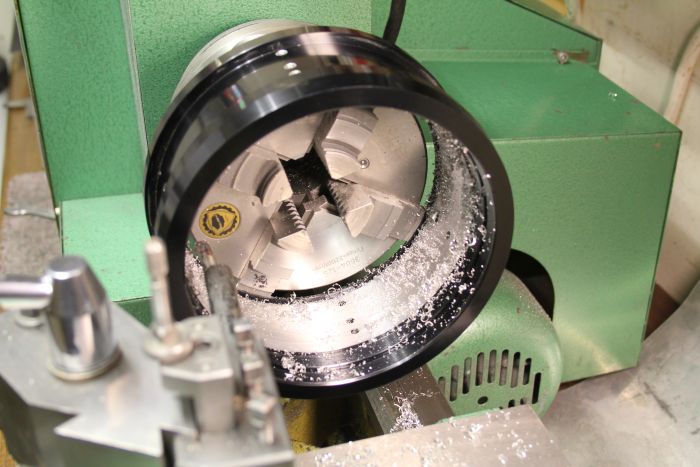

 Fassung auf Drehbank ausdrehen

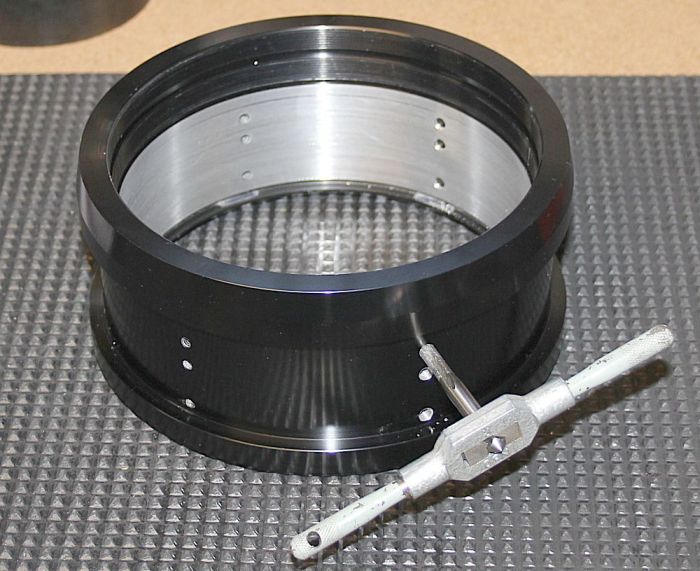

Gewinde nachschneiden.

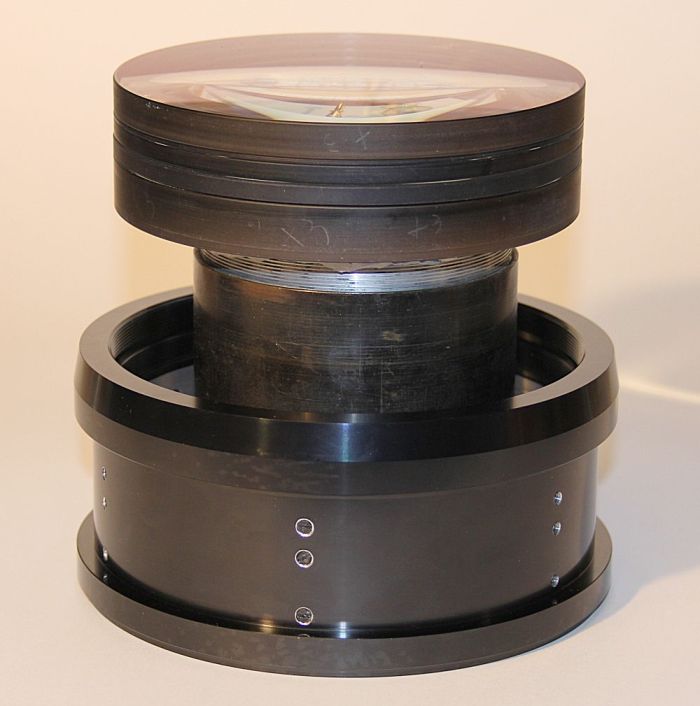

Optik wieder zusammenbauen.

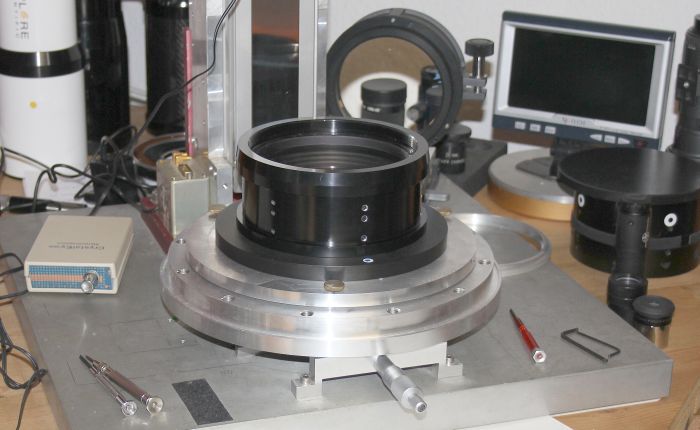

Prüfen - Justieren - Testen


  extrafokal                                 fokus                                intrafokal                                          doppelstern  1"

-NACHHER-

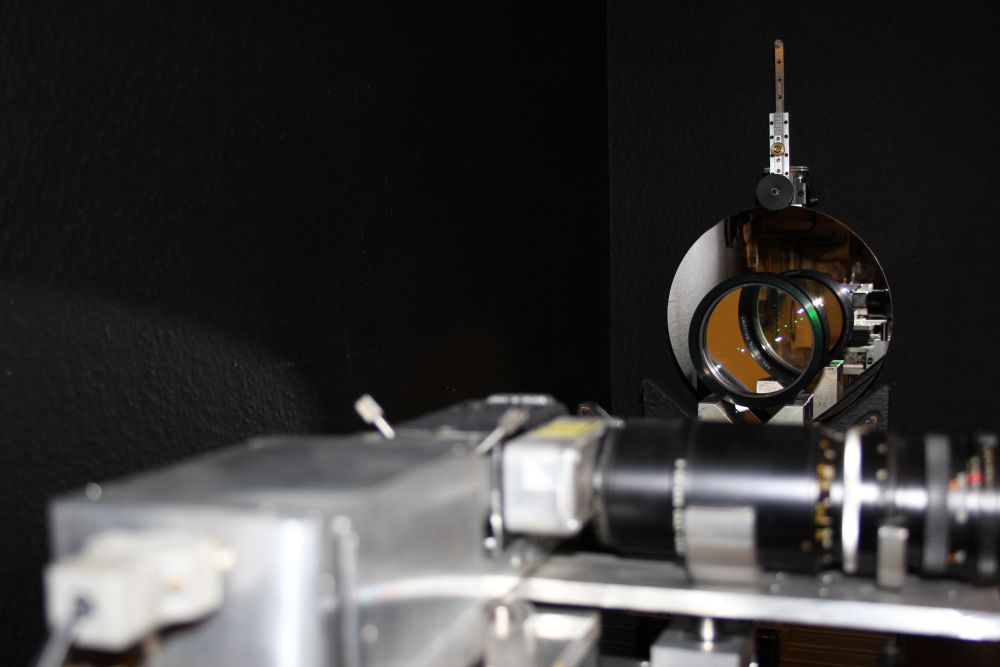

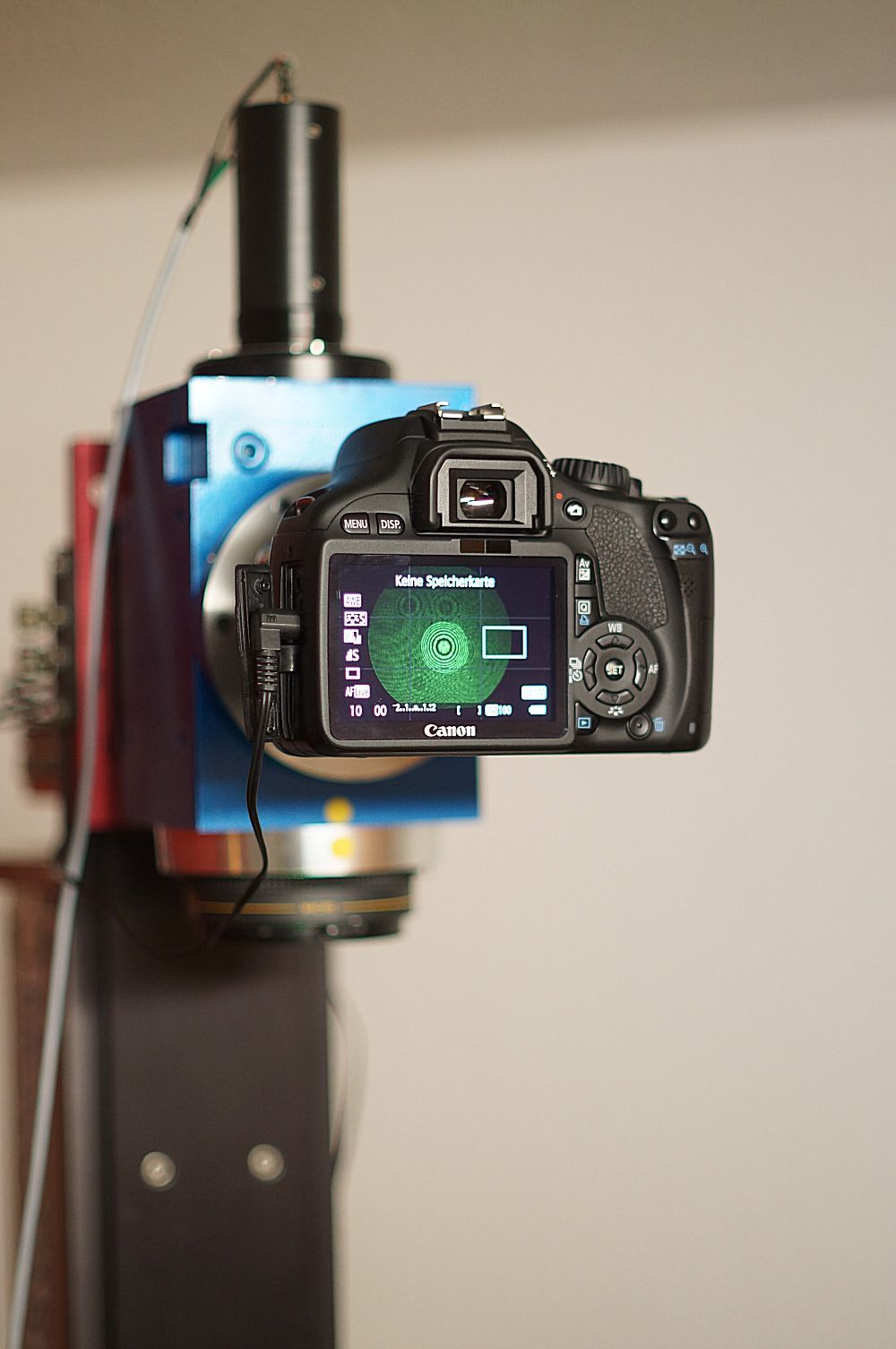

Interferometer Testaufbau



Aufnahmen vo Herrn Rudolf Müller


M42, Rohaufnahme 180 Sek.                                                                                                                         unbearbeitetes Bild von NGC 2359

Luftfernrohr

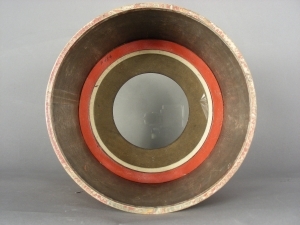

mit signierter Linse von Campani 1684 aus dem
Besitz der museumslandschaft hessen kassel



                        Campani-Linse  1684   D 210/30000              Campani-Linse   1684  D 210/30000        konvexe Linse

Sphärische Aberation

Auch bei der Verwendung von monochromatischen Licht treten bei Linsen mit
sphärischen (=kugelförmigen) Oberflächen Abbildungsfehler auf. Ein achsfernes
Parallelstrahlenbündel wird stärker gebrochen als ein achsennahes. Die Brennweiten von
achsenfernen Strahlen sind somit kürzer.



Die sphärische Aberration kann verringert werden,wenn man die achsenfernen Strahlen ausblendet
( Lichtverlust ! ). Verwendet man anstelle einerbikonvexen Sammellinse z.b. eine plan-konvexe Linse
und wendet die konvexe Seite dem einfallendenParallel-Lichtbündel zu, wird die spährische Aberration
ebenfalls veringert.

Campani und Huygens bauten in der zweiten Hälftedes 17. Jahrhunderts extrem langbrennweitige Fernrohre
(40 m Brennweite und mehr) um optische Abbildungs- bzw.Linsenfehler zu vermeiden. Der Nachteil war eine extrem
unhandlichen Größe.





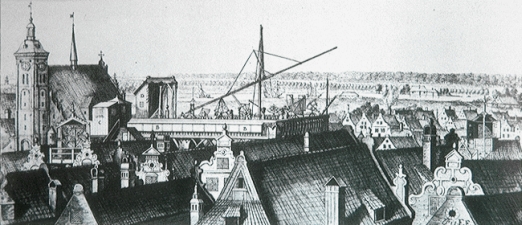

Fernrohre wie Johann Hevel, ein Brauereibesitzer in Danzig, dessen Freiluftfernrohr eine Länge von 49 m hatte und nur mit
vielen Schwierigkeiten auf das Beobachtungsobjekt zu richten war. Von einer Nachführung der täglichen Himmelsbewegung
konnte dabei natürlich nicht die Rede sein.

Campani-Linse   1684  D 210/30000

Prüfung im Keller des Instituts für Astronomie und Astrophysik,  Abteilung Astronomie Länge des Kellers 80 m, beste Bedingungen

für lange Messstrecken.

Bei der Prüfung der Linse mit einer Brennweite von 30 Metern im Keller des Instituts für Astronomie und Astrophysik
 ( Abteilung Astronomie ) war es  nicht  einfach den Fokus zu finden. Mit einem Laser war es überhaupt erst möglich,
die optische Achse und den künstlichen Stern zu finden. Die Linse war auf 111 mm abgeblendet. Als dann die optische
 Achse gefunden wurde und der künstliche Stern eingeführt, kam die Wahrheit ans Licht. Statt ein rundes
Fokusscheibchen mit den ersten Airyscheibchen zu sehen wurde eine verspannte Optik mit dem deutlichem

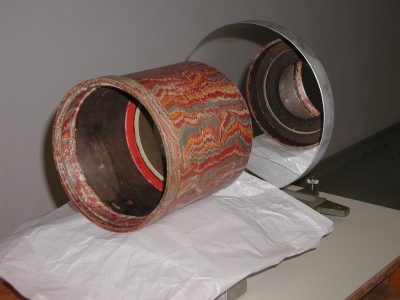

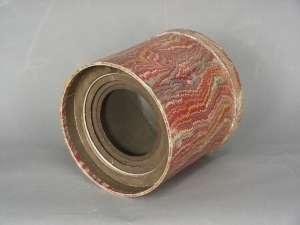

 Astigmatismus.Damit hat sich jede weitere Optische Untersuchung erledigt .Die Linse ist in einem Papprohr
mit einer Abblendung versehen. In Laufe der Zeit muss sich das Papprohr zusammengezogen haben,
was den Astgmatismus verursacht. Damit ist der Test beendet.



Astigmatismus                          Doppelstern - Astigmatismus                          Interferogramm
