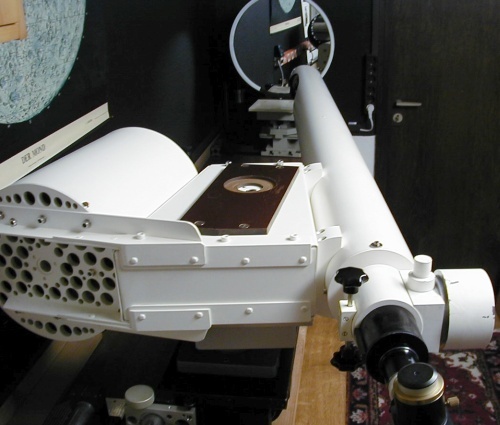

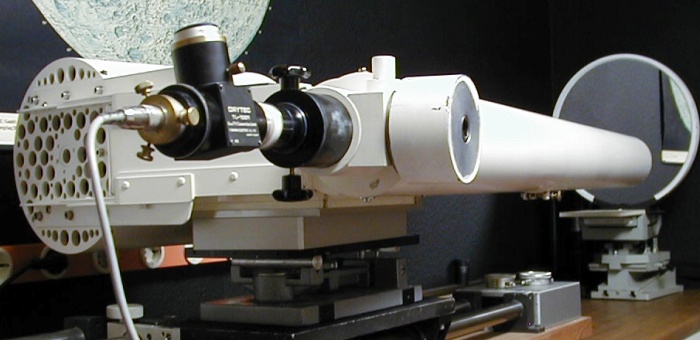

Schiefspiegler
(auch Kutter genannt) mit einer Öffnung von 200mm, 4000 mm
Brennweite

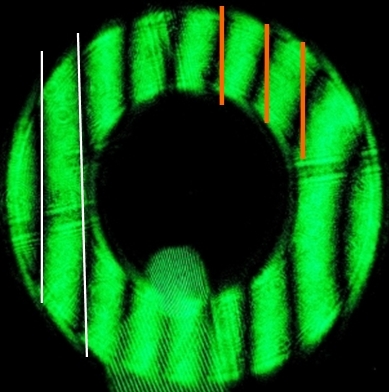

Kutter-Interferogramm
Kutter-Graphik

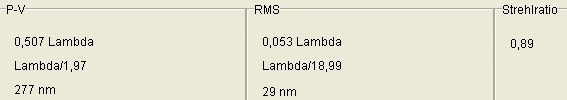

SEIDEL-Auswertung
LICHTENKNECKER
Flat-field-Camera FFC 4.0/760
760mm Brennweite, Öffnungsverhältnis 1:4.0

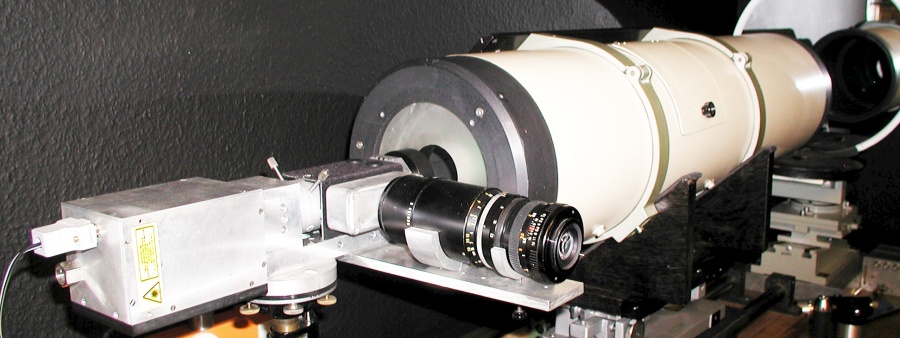

LICHTENKNECKER
Flat-field-Camera FFC 4.0/760

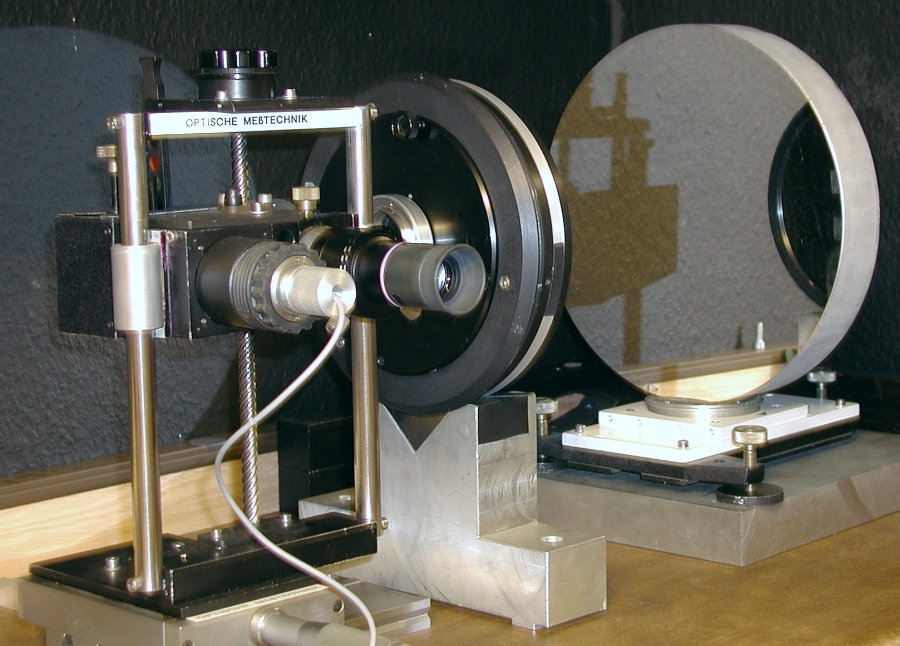

auf der Optischen Messbank mit dem Interferometer
Hauptspiegel Test
kein Astigmatismus
Interferogramm
Mittenmarkierung zentrisch
LED-Kollimator mittig
Reflexbild
zentrisch
Orionnebel M42 30
sek. D 60
Plejaden M45 30 sek. D
60
Die
Überprüfung der einzelnen Komponente der Spiegel
ergab: Hauptspiegel perferkt keine Fehler.
Der Fangspiegel hat Astigmatismus obwohl er locker in der
Fassung sitzt,es muss sich hier um
einen Fertigungsfehler handeln.
Der Fangspiegel hat Astigmatismus und sollte ausgetauscht werden.
Die Beugung
(Diffraktion)
tritt auf, wenn Licht an einer scharfen Kante vorbeigeht oder durch
einen engen
Spalt hindurchgeht.Dabei erfährt das Licht eine geringe seitliche
Ablenkung -
es wird gebeugt. In der Astronomie/Fotografie tritt dies bei der
Irisblendean den Streben der Fangspiegelhalterung und an der
Spiegelkante und
den Linsenrändern auf. Der Fangspiegel ist in der Regel an 3 oder
4 Streben
befestigt. Die dadurch auftretende Beugung ist als sternfömige
Beugungsfigur um
den Stern angeordnet. Zu bevorzugen sind Fangspiegelhalterungen mit 4
Streben, da eine ungerade Anzahl von Streben (alsodrei)
doppelt so viele Strahlen erzeugen. Also bei 4 Streben treten vier Strahlen auf,
bei 3 Streben sechs Strahlen. Das liegt daran, dass gegenüberliegende
Beugungsbilder genau aufeinanderfallen (bei 4 Streben). Bei der Irisblende ist
es analog, nur dass sie keine Streben sondern 5 bis 8 Lamellen besitzt.
-
